Perbezaan antara piawaian CSA dan IEEE untuk tiga fasa pad yang dipasang transformer



padmount

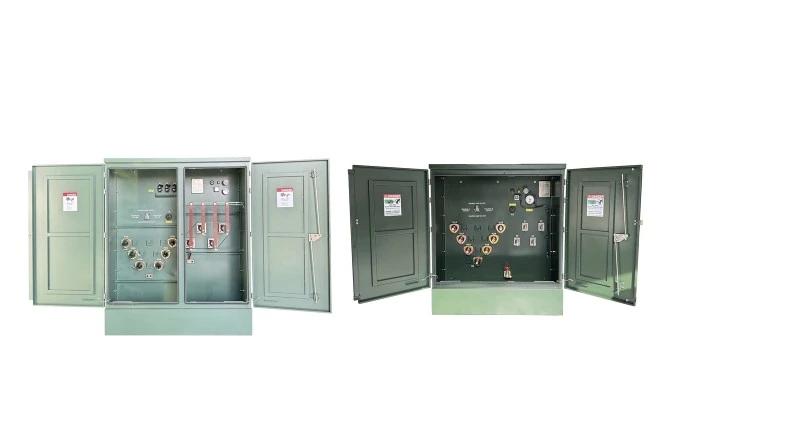

Pengenalan



Pad - Transformer yang dipasang adalah komponen kritikal dalam sistem pengedaran elektrik, menyediakan transformasi voltan yang selamat dan cekap untuk rangkaian bawah tanah. Kedua -dua Institut Jurutera Elektrik dan Elektronik (IEEE) dan Persatuan Standard Kanada (CSA) telah menubuhkan piawaian untuk mengawal reka bentuk, ujian, dan prestasi mereka. Walau bagaimanapun, perbezaan utama wujud antara piawaian IEEE (IEEE C57.12.34 - 2022) dan piawaian CSA (CSA C227.4-21) dari segi kapasiti dinilai, keperluan impedans, dan pembinaan pengubah. Variasi ini mencerminkan permintaan sistem elektrik serantau, pertimbangan keselamatan, dan amalan operasi. Perbincangan ini meneroka perbezaan antara piawaian IEEE dan CSA untuk transformer yang dipasang pada pad, yang memberi tumpuan kepada spesifikasi teknikal dan implikasi reka bentuk struktur.

I.Perbezaan kapasiti

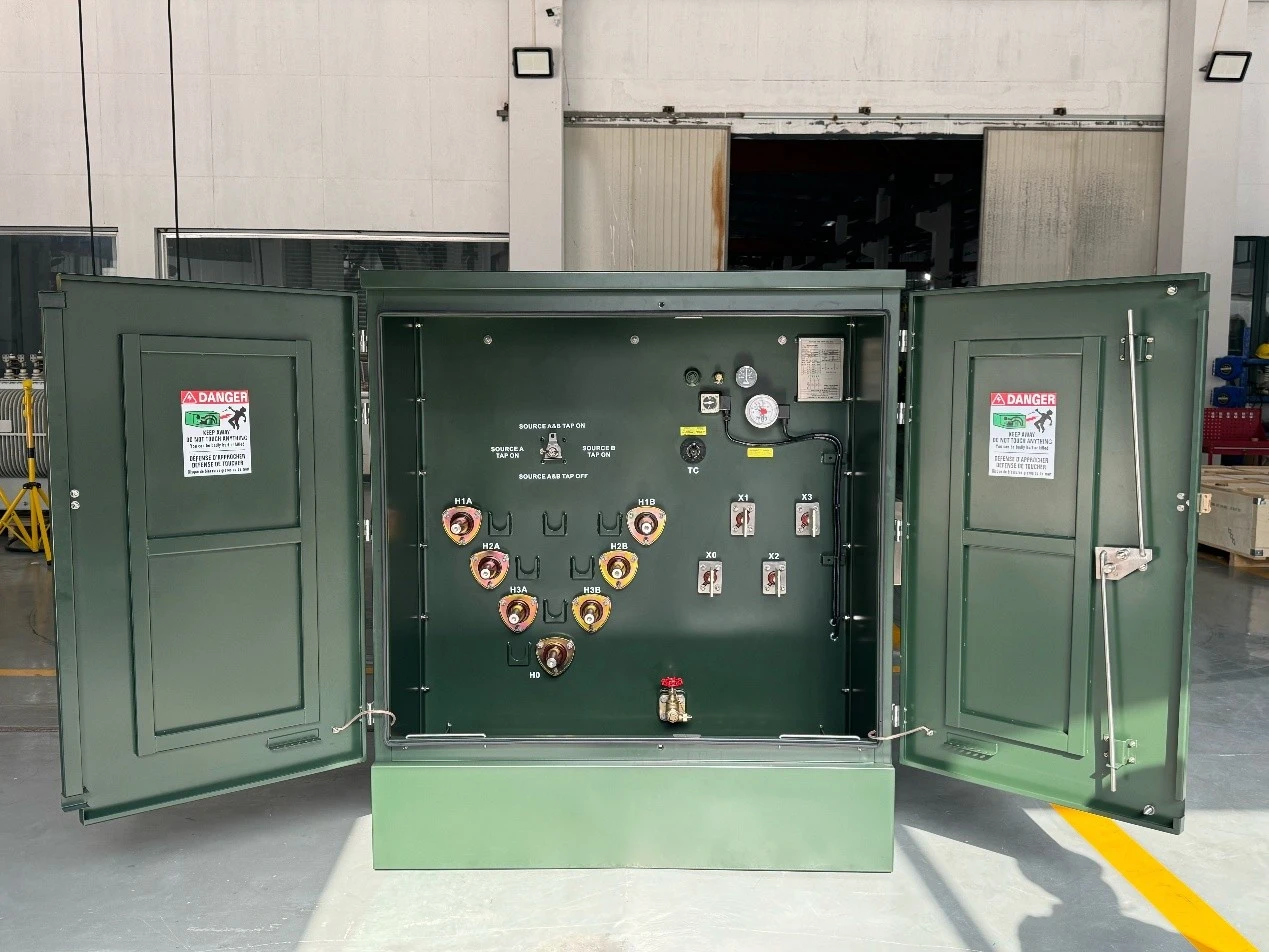

CSA standards transformer

Piawaian CSA: 3000 kVA, 34.5 kV dan ke bawah.

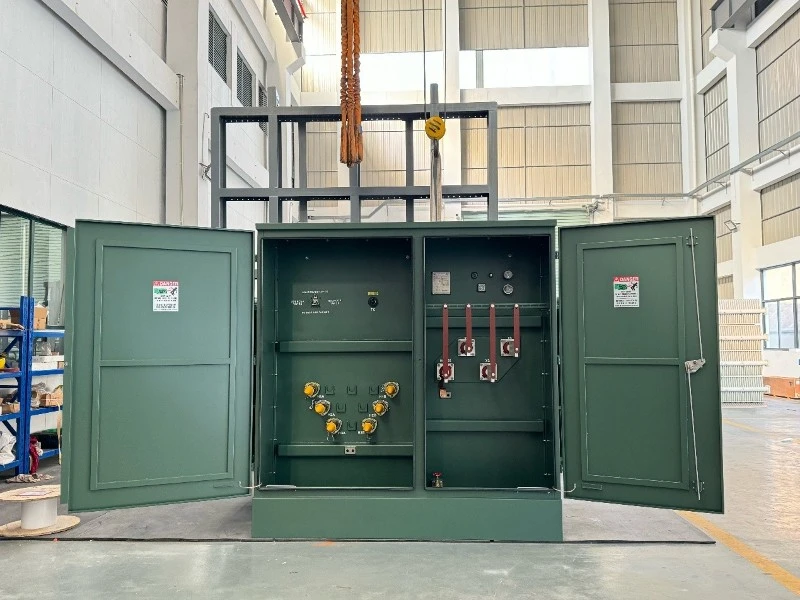

IEEE standards transformer

Piawaian IEEE: 10000 kVA, voltan tinggi 34.5 kV, voltan rendah 15 kV dan ke bawah.

Ⅱ. Perbezaan impedans

Jadual 1: Standard CSA Impedans Pengubah Minimum

Saiz pengubah, kva

Impedans pengubah minimum, %

0-150

1.8

225-300

2.0

500

3.0

750-1000

4.0

>1000

5.0



Jadual 2: Voltan impedans piawaian IEEE

Penilaian

(kva)

Untuk penarafan voltan - rendah 600 V dan ke bawah

Untuk penarafan voltan - rendah

2400 Δ

melalui

4800 Δ

Untuk penarafan voltan - rendah

6900 Δ

melalui

13800 grdy/7970 atau

13800 Δ

45

2.70–5.75 a

2.70–5.75 a

2.70–5.75 a

75

2.70–5.75 a

2.70–5.75 a

2.70–5.75 a

112.5

3.10–5.75 a

3.10–5.75 a

3.10–5.75 a

150

3.10–5.75 a

3.10–5.75 a

3.10–5.75 a

225

3.10–5.75 a

3.10–5.75 a

3.10–5.75 a

300

3.10–5.75 a

3.10–5.75 a

3.10–5.75 a

500

4.35–5.75 a

4.35–5.75 a

4.35–5.75 a

750

5.75

5.75

5.75

1000

5.75

5.75

5.75

1500

5.75

5.75

5.75

2000

5.75

5.75

5.75

2500

5.75

5.75

5.75

3750

5.75

5.75

6.00

5000



6.00

6.50

7500



6.00

6.50

10000



6.00

6.50

aNilai impedans ini direka untuk memenuhi klausa 7.1.4.1 dan 7.1.4.2 IEEE STD C57.12.00 - 2021, yang mentakrifkan maksimum per - unit litar pintas bertahan. Transformer pengedaran direka sebagai transformer kategori I dan kategori II walaupun penarafan KVA lebih tinggi daripada yang ditentukan dalam klausa ini. Adalah disyorkan bahawa pengguna akhir menilai keperluan lain seperti peraturan voltan, impedans sistem, atau arus kesalahan yang tersedia apabila menggunakan nilai -nilai ini.



Ⅲ. Struktur keseluruhan

Piawaian CSA:

1. Dimensi

Transformers dengan 125 kV bil dan bawah hendaklah mempunyai dimensi yang ditunjukkan dalamJadual 3. Transformers dengan 150 kV bil akan memenuhi IEEE C57.12.34 Dimensi minimum dan susun atur sesendal denganPengecualian bahawa penghalang antara petak HV dan LV tidak diperlukanmelainkan dinyatakan sebaliknya oleh pembeli.

Jadual 3: Saiz fizikal transformer



Kapasiti KVA yang dinilai

Jenis makanan

Transformer maksimum bil, KV

Lebar, mm

75,150

Radial

95

1280*

75,150,225,300

Gelung

95

1480

75,150,225,300,500

Radial

125

1480

75,150,225,300,500

Gelung

125

1480

750,1000,1500,2000,2500,3000

Radial

125

1730

750,1000,1500,2000,2500,3000

Gelung

125

1730

*Forradialfeedtransformersratedat75,150kva, awidthof1480mmmmshouldbeallowedifagreedbythe pembeli.



Nota: Standard IEEE tidak mengenakan sebarang keperluan pada saiz keseluruhan.



2. Integriti Transformer dan Peruntukan Mengunci

Piawaian CSA:

Integriti pengubah dan petak masuk kabelnya hendaklah selaras dengan IEEE C57.12.28, kecuali itu

a) Pintu harus kira -kira saiz yang sama;

b) tidak ada halangan antara petak HV dan LV, melainkan dinyatakan oleh pembeli;

c) Pintu hendaklah diikat di tiga lokasi (atas, tengah, dan bawah), dan satu lokasi hendaklah mempunyai peruntukan untuk padlock (tiga - titik selak tidak diperlukan);

d) pengikat berasingan pintu HV tidak diperlukan;

e) Pentahead tawanan penuh - bolt anjing, diperbuat daripada keluli tahan karat atau gangsa silikon, dengan cawan tetap (s) hendaklah disediakan seperti yang ditunjukkan dalamRajah 1. Bolt Pentahead akan ditahan untuk mengelakkan kerosakan dan kerosakan benang semasa operasi pintu, termasuk penutupan yang kuat; dan

f) Bolt keluli tahan karat dalam bekas berulir keluli tahan karat tidak dibenarkan, kecuali dilapisi dengan pelincir yang sesuai untuk mengelakkan potensi untuk meleleh.

pentahead bolt

Rajah 1a: Pengaturan bolt pentahead tawanan tipikal - Cross - bahagian cawan nonrotating yang tersembunyi

transformer diagram with parts

Rajah1b: Pengaturan bolt pentahead tipikal - Cross - bahagian cawan projek tetap



Piawaian IEEE:

padmounts

Konfigurasi petak



A pad - dipasang, compartmental - Transformer jenis hendaklah terdiri daripada tangki dengan voltan tinggi - dan rendah - voltan kabel yang menamatkan petak, seperti yang ditunjukkan dalam piawaian ini. Petak hendaklah dipisahkan oleh halangan logam atau bahan tegar yang lain. Tinggi - voltan dan rendah - petak voltan hendaklah berada di sebelah - oleh - pada satu sisi tangki pengubah. Apabila dilihat dari bahagian depan, petak voltan yang lebih rendah - hendaklah berada di sebelah kanan.

Akses



Setiap petak hendaklah mempunyai pintu yang dibina untuk memberikan akses kepada petak voltan - yang lebih tinggi hanya selepas pintu ke petak voltan - yang lebih rendah telah dibuka. Terdapat satu atau lebih peranti pengikat tawanan tambahan yang mesti dilepaskan sebelum pintu voltan - yang lebih tinggi boleh dibuka. Sekiranya petak voltan yang lebih rendah telah mendedahkan bahagian hidup yang melebihi 600 V, penghalang hygroscopic non - hendaklah diletakkan untuk memerlukan penyingkiran atau pembukaan sebelum akses ke ruang voltan yang lebih rendah - dapat dicapai. Di mana pintu petak voltan yang lebih rendah - adalah reka bentuk panel rata, pintu hendaklah mempunyai tiga titik - dengan pemegang yang disediakan untuk peranti mengunci. Pintu petak hendaklah mempunyai saiz yang mencukupi untuk menyediakan ruang operasi dan kerja yang mencukupi apabila dikeluarkan atau dibuka. Pintu hendaklah dilengkapi untuk mengunci kedudukan terbuka atau direka untuk penyingkiran manual.

 lower-voltage compartment

Ⅳ. asas

Piawaian CSA:

Grounding spade terminals



1. Terminal spade

Dua terminal spade asas yang dipasang secara menegak hendaklah dikimpal ke dinding tangki pada ketinggian minimum 150 mm, dan di atas atau di atas paras ambang (ambang di bawah pintu boleh ditanggalkan. Satu hendaklah berada di bahagian voltan tinggi - dan satu pada bahagian voltan - yang rendah. Bagi transformer grdy, terminal di bahagian voltan tinggi hendaklah ditetapkan dan ditandakan H0. Kedua -dua terminal itu tidak dicat, direka dari keluli tahan karat, dengan lebar minimum 40 mm dan ketebalan minimum 6 mm, dan disediakan dengan dua lubang 14 mm (9/16), jarak 44.5 mm.

2. Perhimpunan Grounding

Perhimpunan asas hendaklah terdiri daripada bas tembaga tegar yang dilekatkan dan menyertai dua terminal spade, seperti yang ditunjukkan dalam Rajah 1. Semua lubang hendaklah diameter 14 mm (9/16 in).

Satu pendakap asas seperti yang ditunjukkan dalam Rajah 2 hendaklah dilekatkan ke bas tanah untuk memudahkan lampiran pengapit tanah kerja.

3. Terminal Neutral

Terminal neutral x0 hendaklah disambungkan ke bas tanah oleh konduktor ampacity yang sesuai.

diagram for transformer

Rajah 2a: Pemasangan bas tanah - suapan gelung

pad mounted transformer diagram

Rajah 2b: pemasangan bas tanah - suapan radial

Grounding bracket

Rajah 2C: Pemasangan Bas Ground - Pendakap Grounding

ground copper bar

bar tembaga tanah



Piawaian IEEE:



Grounding provisions

Peruntukan asas

1. 500 kVA dan di bawah dua pad keluli, masing-masing dengan lubang 1/2 dalam 13 UNC yang ditoreh dan kedalaman benang minimum 11 mm (0.44 in) hendaklah disediakan.

2. Di atas 500 kVa Dua tanpa cap, tembaga - berhadapan dengan keluli atau tahan karat - pad keluli, 51 × 89 mm (2.0 × 3.5 in) masing-masing dengan dua lubang di pusat 44 mm (1.75 in) Ketebalan minimum tembaga menghadap adalah 0.5 mm (0.02 in). Kedalaman benang minimum lubang hendaklah 13 mm (0.5 inci).

3. Dalam kes -kes di mana tangki dan petak pengubah adalah berasingan, pad ini hendaklah terikat secara elektrik.

Perhatian: Artikel ini merujuk kepada piawaian CSA C227.4-21 dan IEEE C57.12.34-2022.
