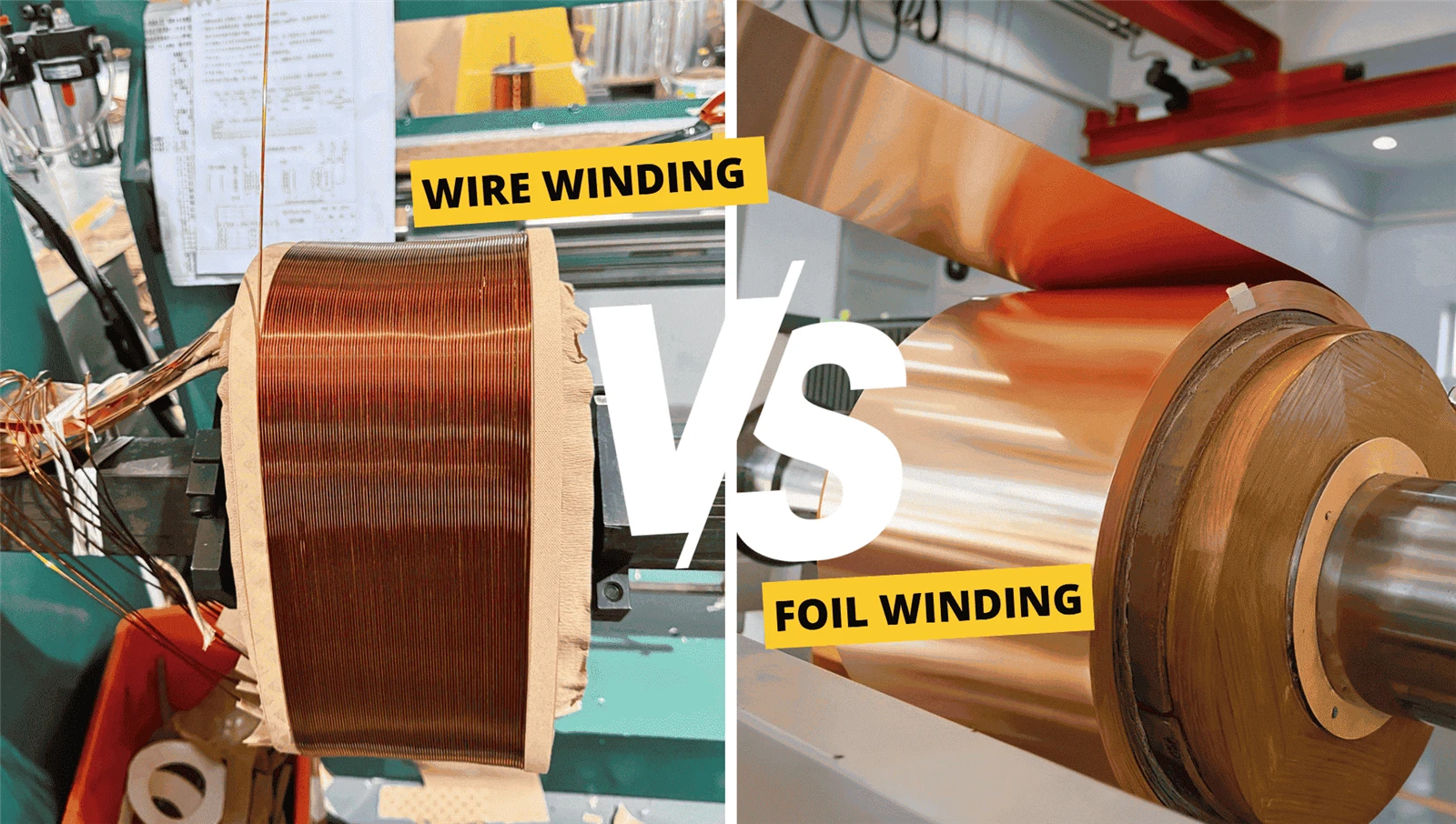

Penggulungan Wayar lwn Penggulungan Kerajang dalam Transformer: Panduan Mendalam-



Transformer muncul di mana-mana-kadangkala anda melihatnya duduk diam di atas tiang, kadangkala dimeterai di dalam pad-kabinet yang dipasang, dan kadangkala anda tidak menyedarinya langsung. Tetapi tidak kira di mana mereka duduk, satu pilihan reka bentuk di dalamnya menentukan banyak perkara tentang kelakuan mereka:belitan wayar vs belitan foil.

Bunyinya seperti butiran dalaman yang kecil, namun ia mempengaruhi kecekapan pengubah, aliran haba, kestabilan mekanikal semasa kerosakan, malah berapa lama unit boleh bertahan di lapangan.

Fikirkan dengan cara ini: struktur belitan yang berbeza mengendalikan daya arus dan litar-pendek secara berbeza, jadi memilih yang betul hampir sama seperti memilih enjin yang sesuai untuk kenderaan. Badan kereta yang sama, prestasi berbeza.



1. Apakah Belitan Wayar dan Kerajang?

Apabila anda membuka pengubah (secara metafora), perkara pertama yang anda akan perhatikan ialah struktur gegelung-dan di sinilah wayar dan kerajang mengambil dua laluan yang sangat berbeza.



Penggulungan Kawat





Penggulungan Kerajang

Penggulungan kerajang pergi ke arah yang berbeza sepenuhnya. Daripada wayar bulat, anda menggunakan jalur lebar kuprum atau aluminium-seperti reben-dibalut pusingan demi giliran dengan filem penebat di antara setiap lapisan. Hasilnya ialah gegelung yang kelihatan bersih, seragam, dan simetri hampir sempurna.

Kerana setiap pusingan mempunyai lebar yang sama, arus merebak secara sama rata merentasi konduktor. Tiada tandan, tiada titik panas ganjil yang bersembunyi di lapisan dalam. Ini menjadikan penggulungan kerajang sangat sesuai untuk pengubah-arus tinggi,{3}}rendah-berfikir 400 A, 800 A, kadangkala lebih.

Dan bonus? Strukturnya adalah pepejal secara mekanikal. Setiap lapisan menyokong lapisan seterusnya, yang bermaksud kekuatan litar-pendek yang sangat baik-satu sebab utama belitan kerajang terus muncul dalam-transformer tugas solar, sistem pengecasan EV dan unit yang dipasang pada pad padat-.





2. Prestasi Elektrik

Wayar dan belitan kerajang bukan sahaja berbeza dari segi bentuk-mereka berkelakuan berbeza secara elektrik. Ketumpatan semasa, rintangan, kecekapan... semua beralih bergantung pada mana yang anda pilih.



Penggulungan Kawat

Penggulungan Kerajang
Konduktor lebar dan rata-arus merebak secara sekata merentasi gegelung, tiada titik liputan yang menyelinap. Rintangan yang lebih rendah, kurang kehilangan arus pusar, peraturan voltan yang lebih baik. Anda mendapat kecekapan yang penting, terutamanya apabila pengubah menyalurkan beban sensitif atau mengendalikan kuasa yang lebih tinggi secara berterusan. Kerajang menggunakan kawasan konduktor dengan lebih baik, jadi pengubah kuasa sederhana- hingga tinggi-berjalan lebih sejuk, lebih kurus dan lebih lama.

Intinya: penggulungan wayar masih berfungsi dengan baik untuk transformer kecil; boleh diramal, mudah, kos-efektif. Kerajang? Meminimumkan rintangan dan kehilangan semasa-pusar, meningkatkan prestasi jangka panjang-dan mengendalikan kuasa yang lebih tinggi dengan lebih anggun.



3. Prestasi Terma

Penggulungan Kawat
Haba boleh berkumpul di tempat; lapisan yang tidak rata memerangkap kehangatan seperti baju sejuk tebal. Anda memerlukan reka bentuk penyejukan yang baik-kipas, aliran minyak dan penebat yang boleh mengendalikan haba. Penambahbaikan moden membantu; penebat baharu, teknologi penyejukan yang lebih baik... namun, dalam pengubah pengedaran kecil, pembentukan haba biasanya boleh diurus. Semua orang tahu coraknya; ia boleh diramalkan.



Penggulungan Kerajang
Timbunan lapisan foil mencipta laluan yang luas untuk arus, sebarkan haba dengan baik, tiada titik panas bersembunyi di dalamnya. Kecekapan terma meningkat, terutamanya di bawah kuasa tinggi, operasi berterusan.

Contoh: pad 1000 kVA-transformer, penggulungan LV foil, berjalan 3–6 darjah lebih sejuk daripada wayar-adik beradik yang luka. Terasa kecil, tetapi lebih 15–20 tahun, perbezaan itu melambatkan penuaan penebat, melambatkan pengoksidaan minyak dan mengurangkan lawatan perkhidmatan. Masuk akal mengapa reka bentuk Amerika Utara dan Eropah menolak penggulungan kerajang-ini kebolehpercayaan, jangka hayat, kecekapan, semuanya lengkap.



4. Kekuatan Mekanikal &{1}}Prestasi Litar Pendek

Transformer mengalami kuasa ganas semasa litar pintas. Beribu-ribu ampere melonjak melalui gegelung, cuba mengubah bentuk atau meruntuhkannya. Jika penggulungan tidak dapat menangani ini, penebat rosak dan pengubah selesai.



Penggulungan Wayar Di Bawah Keadaan Ralat

Lapisan wayar boleh beralih jika gegelung tidak terlalu kuat-didakap. Banyak pengeluar menambah pengatur jarak kayu, gelang gentian kaca-atau blok epoksi untuk mengunci segala-galanya di tempatnya. Ia berfungsi, tetapi ia memerlukan kerja manual yang teliti.



Penggulungan Kerajang Di Bawah Keadaan Ralat

Gegelung foil berkelakuan seperti silinder pepejal tunggal. Setiap giliran menyokong seterusnya. Tiada jurang dalaman. Semasa litar pintas, daya merebak secara sama rata, jadi risiko ubah bentuk adalah lebih rendah.

Penggulungan kerajang semakin menjadi pilihan-untuk pengubah tugas solar-, unit pengedaran padat, mesin perindustrian yang kerap melihat pemuatan masuk atau harmonik-malahan, malah stesen pengecas EV tempat pengubah mengambil denyutan arus yang besar dan berulang. Dalam semua senario ini, coraknya adalah sama: tekanan elektrik dan mekanikal adalah tinggi, dan kerajang hanya tahan lebih baik. Pendek kata, ia adalah struktur penggulungan yang lebih keras apabila keadaan menjadi kasar.



5. Saiz, Berat & Ruang

Penggulungan kerajang membolehkan pereka bentuk menolak kekompakan. Transformer pengedaran 160 kVA menggunakan belitan LV foil mungkin menjadi lebih pendek, ringan sedikit dan lebih seragam dalam geometri gegelung. Ini bukan perbezaan yang dramatik, tetapi cukuplah pusat data, pencawang tenaga-boleh diperbaharui dantergelincir-pencawang yang dipasangselalunya lebih suka reka bentuk foil kerana setiap sentimeter dikira. Wayar-gegelung luka, walaupun dalam bentuk fleksibel, biasanya memerlukan lebih banyak ruang penebat dan ruang tambahan untuk peralihan lapisan, jadi ia menduduki lebih banyak volum untuk penarafan kVA yang sama.



6. Analisis Ekonomi

Penggulungan Kawat

Lebih murah dimuka. Pembuatan adalah alat yang lebih mudah, kurang ketepatan.

Penyelenggaraan lebih mudah-kedai pembaikan di seluruh dunia boleh memundurkan gegelung wayar.



Penggulungan Kerajang

Kos permulaan yang lebih tinggi disebabkan oleh mesin ketepatan dan keperluan bahan.

Tetapi penjimatan operasi-mengurangkan kerugian, mengurangkan haba, penuaan penebat yang lebih perlahan-terkumpul dari semasa ke semasa.

Dalam aplikasi tugas berat-, penggulungan foil selalunya menjadi pilihan yang lebih menjimatkan di sekitar tahun 3–5 operasi.



7. Trend Muncul

8. Kesesuaian Aplikasi

Memilih jenis penggulungan yang betul dalam pengubah bukan sekadar perincian pembuatan-ia mempengaruhi kecekapan, prestasi terma, kekuatan mekanikal dan-kebolehpercayaan jangka panjang. Penggulungan wayar dan penggulungan foil masing-masing mempunyai kekuatan yang jelas, dan penggunaan optimumnya bergantung pada voltan, arus, saiz dan persekitaran aplikasi.



Penggulungan Wayar – Kes Penggunaan Optimum

Penggulungan wayar kekal sebagai pilihan yang boleh dipercayai apabila fleksibiliti,-prestasi voltan tinggi dan kebolehbaikan penting. Kelebihan utamanya:



 Aplikasi voltan tinggi-– Penebat berlapis dan jarak gegelung mendominasi reka bentuk; wayar mudah memuatkan berbilang-gegelung silinder.



 Penarafan kuasa sederhana– Pengubah kVA kecil hingga sederhana dengan beban arus yang boleh diramal mendapat manfaat daripada penggulungan wayar tanpa haba yang berlebihan.



 Struktur penggulungan yang kompleks– Reka bentuk yang memerlukan paip, wayar selari atau gegelung keratan memanfaatkan kebolehsuaian wayar.



 Mesra-penyelenggaraan– Wayar-gegelung luka lebih mudah untuk digulung semula atau dibaiki di lapangan.



 Tekanan mekanikal rendah hingga sederhana– Untuk arus pengendalian standard, struktur berlapis wayar menyediakan kekuatan litar-pendek yang mencukupi.



Aplikasi biasa: tiang-dipasang, pad-dilekapkan,-pengubah kuasa voltan tinggi, kering-gegelung voltan jenis tinggi-dan daya tarikan ataupengubah relauyang memerlukan-penebat voltan tinggi atau geometri fleksibel.

Penggulungan Kerajang – Kes Penggunaan Optimum

Penggulungan kerajang cemerlang dalam-voltan rendah,{1}}aplikasi semasa tinggi, di mana reka bentuk padat, kestabilan terma dan kekukuhan mekanikal adalah kritikal:



Penggulungan Kerajang – Kes Penggunaan Optimum

Penggulungan kerajang benar-benar bersinar apabila anda berhadapan dengan senario semasa-rendah,-tinggi-di mana-mana sahaja kekompakan, pengurusan haba dan keliatan mekanikal penting.



 Voltan-rendah, tinggi-gegelung semasa– kerajang yang lebar dan rata menyebarkan arus secara sama rata, mengurangkan kerugian semasa-perintang dan pusar; reka bentuk-sekali-setiap-lapisan, tiada titik liputan menyelinap.



 Susun atur padat atau padat– ketinggian gegelung lebih pendek, faktor isian lebih tinggi; menjimatkan ruang, menjadikan pengubah lebih ketat tanpa mengorbankan prestasi.



 Kekuatan mekanikal– daya litar-pendek, terutamanya yang berpaksi, tersebar sama rata pada lapisan kerajang; kurang risiko ubah bentuk, lebih kebolehpercayaan di bawah nadi berat.



 Prestasi terma– arus mengalir secara seragam, haba meresap lebih baik; penebat umur lebih perlahan, transformer tahan lebih lama, dan penyelenggaraan kurang kerap.



 Keperluan kecekapan tinggi-– kerugian sesat berkurangan; sesuai untuk utiliti dengan piawaian yang ketat, stesen pengecas EV, penyepaduan boleh diperbaharui-nama anda.



Pengerahan biasa? Fikirkan transformer pengedaran, pencawang unit, pencawang modular padat, pengubah tugas solar-, mesin perindustrian dengan beban masuk yang kerap atau harmonik-dan pengecas EV dengan denyutan arus tinggi-yang berulang itu. Pada asasnya, di mana-mana sahaja anda memerlukan kecekapan, kestabilan haba dan reka bentuk yang padat dan teguh sekaligus.



9. Kesimpulan

Memilih antara wayar dan penggulungan foil bukan sekadar tabiat pembuatan. Ia adalah keputusan prestasi.

Penggulungan Kerajang- kecekapan yang lebih tinggi, gelagat terma yang lebih baik, prestasi litar pintas-ultra{1}}kuat, saiz padat.
Penggulungan Kawat- kos yang lebih rendah, fleksibel, lebih mudah dibaiki, sangat baik untuk aplikasi voltan- dan tinggi-tinggi.

Akhirnya, ia turun kepada tahap semasa, voltan, ruang pemasangan, matlamat kecekapan dan jumlah kos seumur hidup.
