1000 kVA Pengubah Hadapan Mati-24/0.48 kV|Amerika Syarikat 2024





01 Am

1.1 Penerangan Projek

Dihantar ke Amerika Syarikat pada 2024, 1000 kVA initiga-pad fasa-pengubah yang dipasangmematuhi IEEE Std C57.12.34-2022 dan memenuhi piawaian kecekapan tenaga DOE 2016. Ia beroperasi pada 60 Hz dengan voltan primer 24 kV dan voltan sekunder 480GrdY/277 V, menampilkan kumpulan vektor Dyn1. Transformer menggunakan belitan kuprum dan penyejukan KNAN, dan diisi dengan minyak ester asli FR3 untuk meningkatkan keselamatan kebakaran dan kelestarian alam sekitar. Dilengkapi dengan kefungsian suapan gelung,-akses hadapan yang mati dan-penukar pili tanpa beban yang menawarkan julat peraturan voltan ±2 × 2.5%, unit ini mempunyai galangan 5.75%, kehilangan-tanpa beban sebanyak 1.020 kW dan kehilangan beban sederhana 17 kW yang boleh digantung dan boleh tanggung 17. pengedaran.

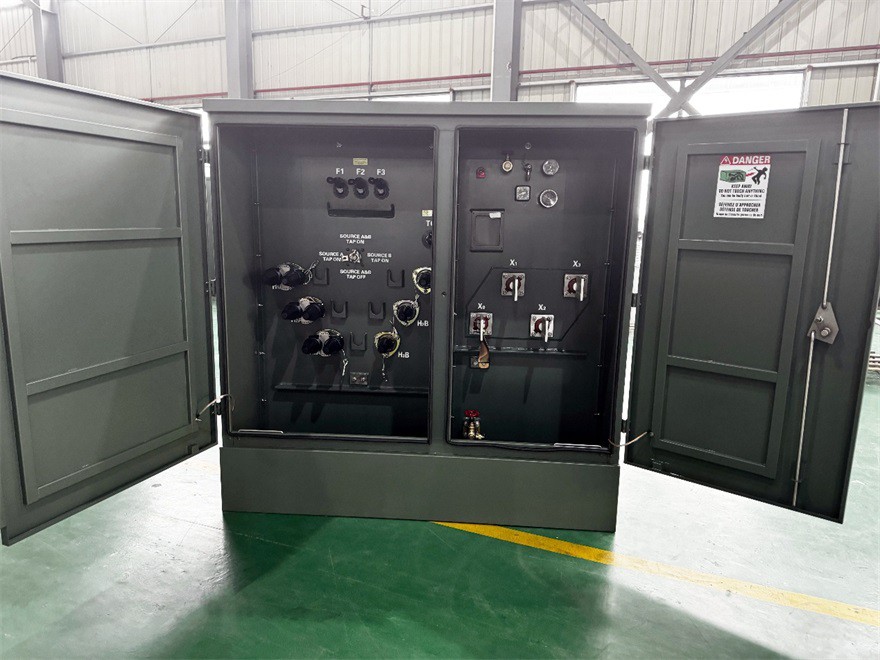

Pengubah hadapan mati 1000 kVA mengurangkan risiko denyar arka semasa operasi atau penyelenggaraan. Pembinaan hadapan matinya termasuk sesendal getah bertebat sepenuhnya, dengan penamatan dibuat melalui siku pemecah beban, memastikan keselamatan dan kemudahan sambungan dipertingkatkan.

Pengubah pelekap pad hadapan mati 1000 kVA berfungsi sebagai penyelesaian kuasa yang padat dan cekap untuk aplikasi utiliti, komersil dan perindustrian. Dicipta untuk ketahanan, ia boleh dipasang di dalam dan di luar, menyediakan sistem pengagihan tenaga yang boleh dipercayai dan selamat merentasi pelbagai persekitaran.







1.2 Spesifikasi Teknikal

Spesifikasi pengubah hadapan mati tiga fasa 1000kVA dan helaian data

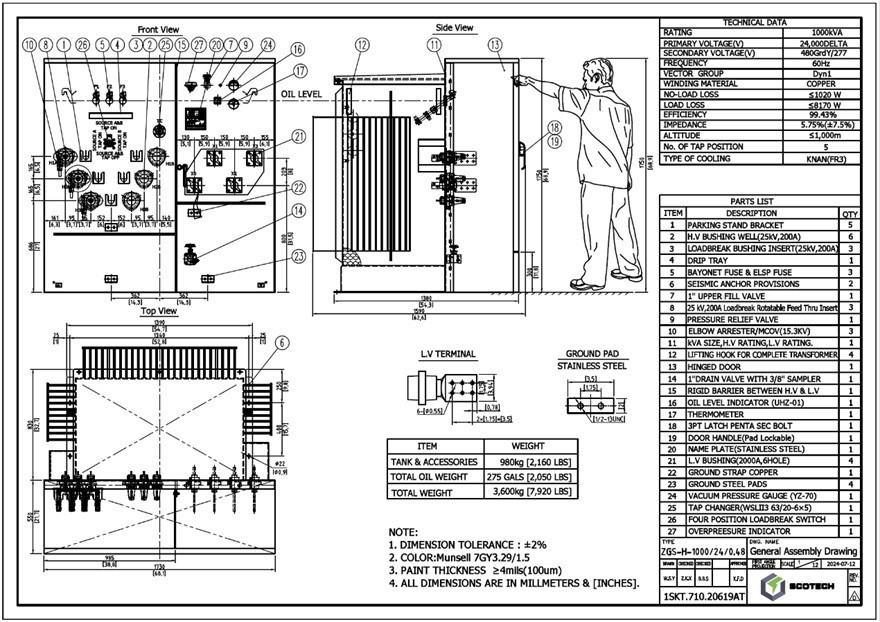

1.3 Lukisan

Lukisan pengubah hadapan mati tiga fasa 1000kVA dan papan nama





02 Pembuatan

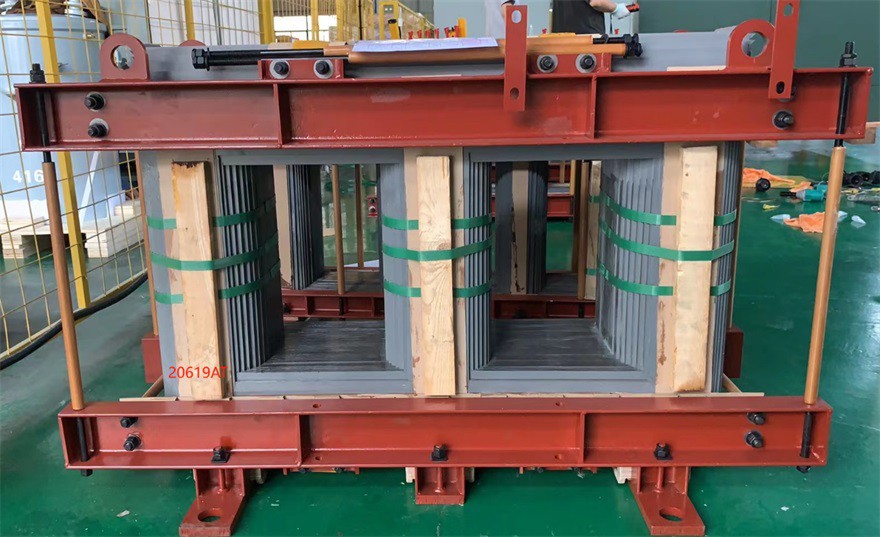

2.1 Teras

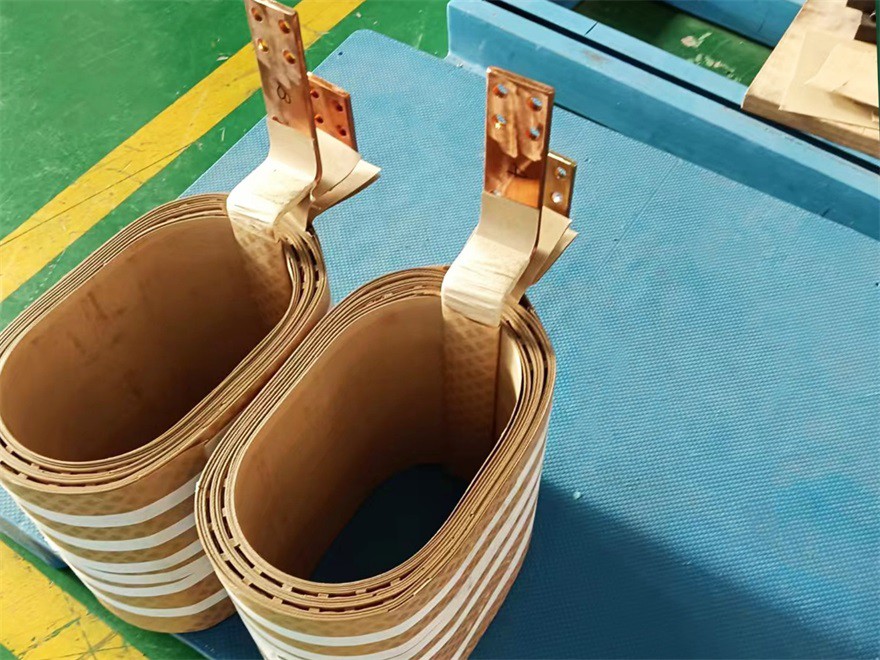

2.2 Penggulungan

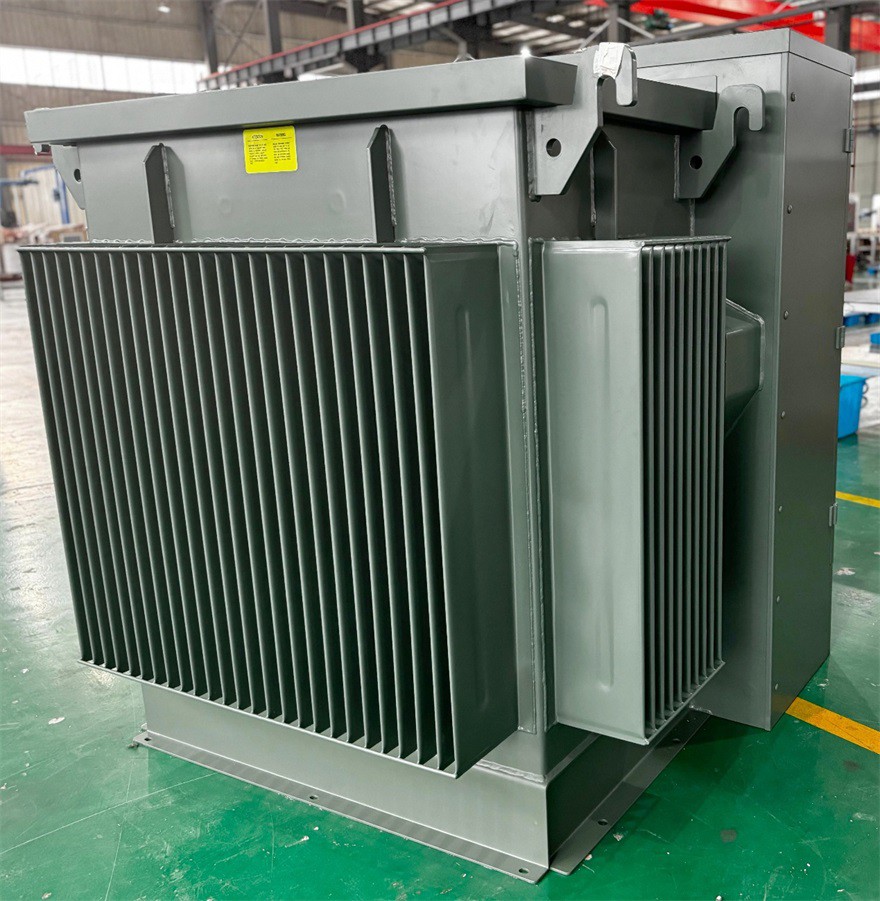

2.3 Tangki



2.4 Perhimpunan Akhir

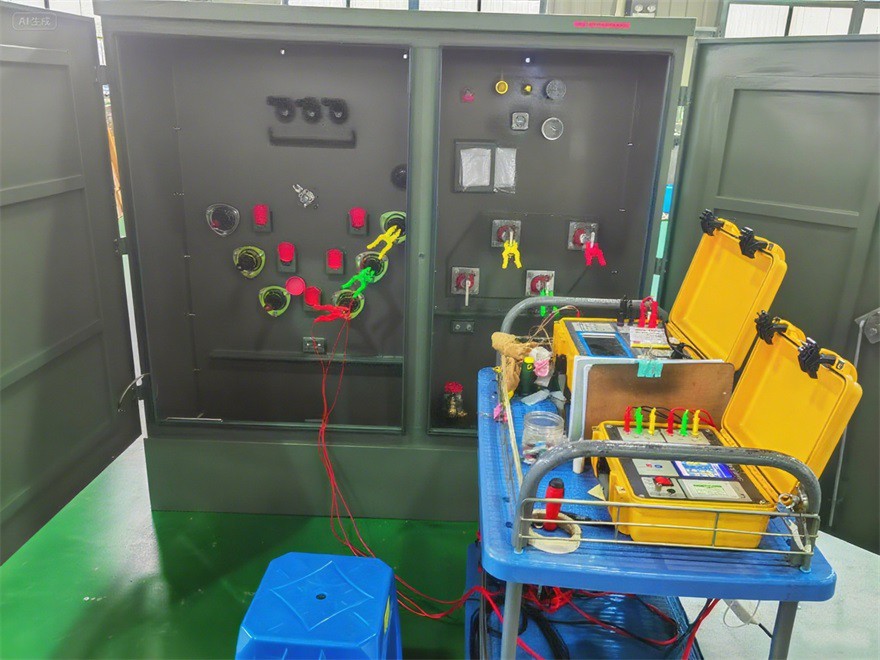

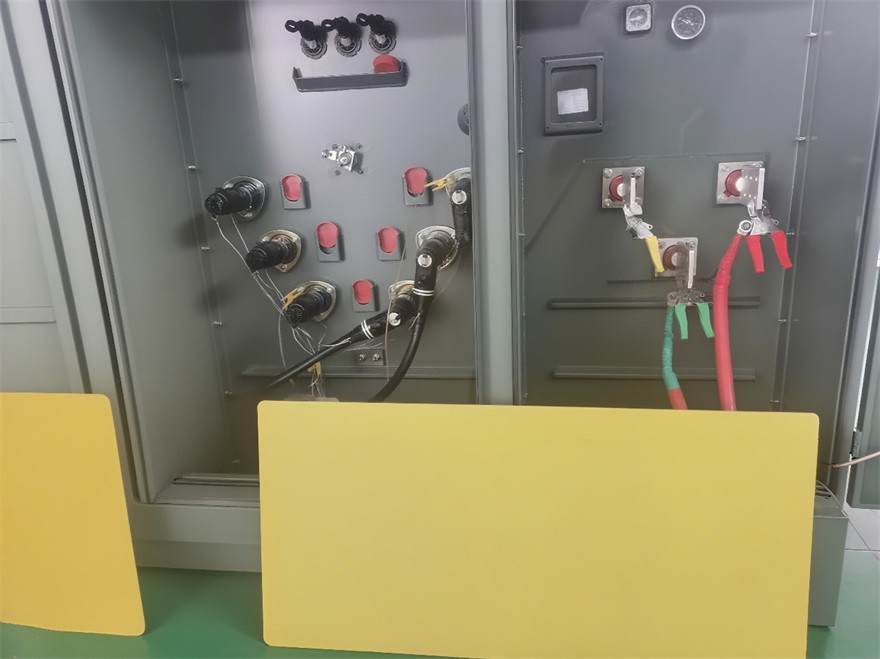

03 Ujian

Ujian Rutin dan Standard Pengujian

1. Pengukuran Rintangan mengikut IEEE C57.12.90-2021 Klausa 5

2. Fasa-ujian perkaitan mengikut IEEE C57.12.90-2021 Klausa 6

3. Ujian Nisbah mengikut IEEE C57.12.90-2021 Klausa 7

4. Tiada Kehilangan Beban dan Tiada Arus Beban mengikut IEEE C57.12.90-2021 Klausa 8

5. Kerugian Beban, Voltan Impedans dan Kecekapan mengikut IEEE C57.12.90-2021 Klausa 9

6. Ujian Tahan Voltan Teraruh mengikut IEEE C57.12.90-2021 Klausa 10.5.1

7. Ujian Voltan Gunaan mengikut IEEE C57.12.90-2021 Klausa 10.6

8. Ujian Kebocoran dengan Tekanan untuk Transformer Rendam Cecair - ujian kebocoran pada 15 kPa hendaklah dijalankan selama 12 jam tanpa kebocoran. Tiada ubah bentuk kekal.

9. Pengukuran Rintangan Penebat

10. Ujian Dielektrik Minyak





Keputusan Ujian

Tidak.	Item Ujian	Unit	Nilai Penerimaan	Nilai Terukur	Kesimpulan
1	Pengukuran Rintangan	%	Kadar ketidakseimbangan rintangan maksimum	0.356	lulus
2	Ujian Nisbah	%	Sisihan nisbah voltan pada pengetuk utama: Kurang daripada atau sama dengan 0.5% Simbol sambungan: Dyn1	-0.02%	lulus
3	fasa-ujian perkaitan	/	Dyn1	Dyn1	lulus
4	Tiada-kehilangan beban dan arus pengujaan	% kW	I0 :: memberikan nilai yang diukur P0: menyediakan nilai yang diukur toleransi untuk tiada kehilangan beban ialah +0%	0.18% 0.985	lulus
5	Kehilangan beban voltan impedans dan kecekapan	% kW kW	t:85 darjah Z%: nilai yang diukur Pk: nilai yang diukur Pt: nilai yang diukur toleransi untuk impedans ialah ±7.5% toleransi untuk jumlah kehilangan beban ialah +0% Kecekapan tidak kurang daripada 99.43%	5.61% 7.740 8.725 99.46%	lulus
6	Ujian Voltan Gunaan	kV	HV: 40kV 60s LV: 10kV 60s	Tiada keruntuhan voltan ujian berlaku	lulus
7	Ujian Tahan Voltan Teraruh	kV	Voltan yang digunakan (KV): 0.960 Tempoh:40 Kekerapan (HZ): 180	Tiada keruntuhan voltan ujian berlaku	lulus
8	Ujian Kebocoran	kPa	Tekanan terpakai: 15kPA Tempoh: 12j	Tiada kebocoran dan tiada kerosakan	lulus
9	Pengukuran Rintangan Penebat	GΩ	HV-LV ke Ground: LV-HV ke Ground: HV&LV ke Tanah:	2.51 2.60 3.88	/
10	Ujian Dielektrik Minyak	kV	Lebih besar daripada atau sama dengan 40	52.0	lulus





04 Pembungkusan dan Penghantaran

05 Tapak dan Ringkasan
