Transformer 2500 Kva-13.2/0.6 KV|Amerika Syarikat 2026
Kapasiti: 2500 kVA
Voltan: 13.2/0.6 kV
Ciri: tetingkap kelihatan
Jiangshan Scotech Electrical Co., Ltd ialah salah satu pengeluar dan pembekal pengubah 2500 kva yang paling boleh dipercayai-13.2/0.6 kv|usa 2026 di China. Sila berasa bebas untuk membeli produk yang menjimatkan kos untuk dijual di sini dan dapatkan gambar rajah dari kilang kami. Hubungi kami untuk butiran lanjut.
Penyelesaian pengedaran padat untuk pengubah pelekap pad - masa hadapan: selamat,{1}}cekap tenaga dan tahan lama.
01 Am
1.1 Penerangan Projek

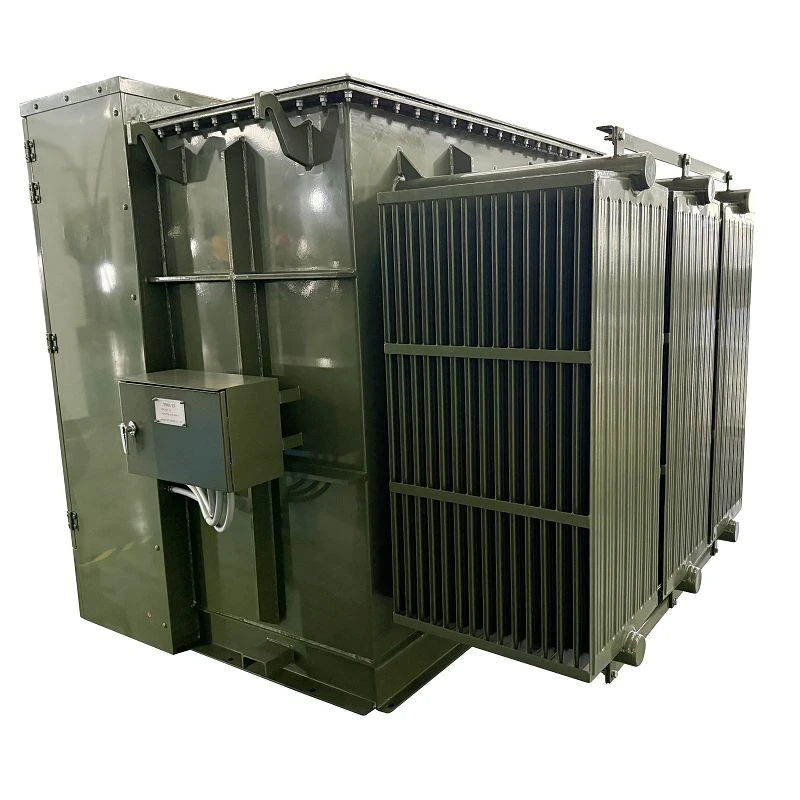

2500 kVA pengubah yang dipasang pada pad tiga fasa telah dihantar ke Amerika Syarikat pada tahun 2026. Kuasa undian pengubah ialah 2500 kVA dengan penyejukan KNAN. Voltan tinggi ialah 13.2GrdY/7.62 kV dengan julat penorehan ±2*2.5% (NLTC), voltan rendah ialah 0.6Y/0.347 kV, mereka membentuk kumpulan vektor YNyn0.
Apabila pelanggan utiliti dan kuasa industri AS menghubungi kami dengan keperluan untuk pengubah 2500 kVA tiga-pad fasa-yang boleh dipercayai dan tersuai tinggi, kami tahu penyelesaiannya perlu melangkaui unit katalog standard. Pelanggan memerlukan pengubah yang disesuaikan dengan keperluan operasi, alam sekitar dan keselamatan khusus mereka-dan SCOTECH dihantar.
Pelanggan-Penyesuaian Didorong
Aplikasi pelanggan memerlukan pengubah yang boleh mengendalikan keadaan beban yang mendesak sambil memastikan-kebolehpercayaan jangka panjang, pematuhan alam sekitar dan kemudahan pemantauan. Berdasarkan spesifikasi terperinci mereka, SCOTECH merekayasa pengubah terpasang pad 2500 kVA-dengan ciri khas berikut:
• Bendalir Dielektrik FR3 – Minyak berasaskan biodegradasi, -tinggi-ester titik-tinggi, dipilih untuk profil alam sekitar yang unggul dan keselamatan kebakaran yang dipertingkatkan, sesuai untuk pemasangan berhampiran kawasan sensitif.
• Kecekapan Tinggi – 99.39% – Reka bentuk teras dan gegelung yang dioptimumkan untuk meminimumkan kerugian, mengurangkan kos operasi dan menyokong matlamat kecekapan tenaga pelanggan.
• BIL 110 kV – Tahap penebat impuls asas dinilai pada 110 kV, memastikan perlindungan yang teguh terhadap lonjakan voltan dan kejadian kilat.
• Sesendal-Voltan Tinggi 600A – Sesendal tugas berat-yang direka untuk sambungan semasa-tinggi yang boleh dipercayai, sesuai untuk antara muka grid khusus pelanggan.
• Perisai Elektrostatik – Perisai elektrostatik yang dibumikan antara belitan primer dan sekunder untuk menyekat voltan lampau sementara dan meningkatkan kualiti kuasa.
• Tingkap Melihat – Tingkap pemeriksaan yang mudah untuk pemantauan visual paras minyak dan keadaan dalaman tanpa membuka tangki.
• Tiga Meter dan Satu Injap (dengan Kenalan) – Pakej pemantauan dan perlindungan lengkap:
Termometer minyak atas
Tolok aras minyak
Tolok tekanan vakum
o Peranti pelepas tekanan (dengan sesentuh elektrik untuk penggera/perjalanan jauh)
• Kotak Terminal – Kotak terminal bersepadu untuk pendawaian dan sambungan yang selamat, teratur.
• Penahan Lonjakan – Penahan-terbina dalam untuk melindungi pengubah daripada kilat dan lonjakan pensuisan.
• Warna Cat: Hijau Zaitun (RAL 6003) – Dilukis-tersuai agar sepadan dengan keperluan pencampuran estetika dan persekitaran yang ditentukan oleh pelanggan.
1.2 Spesifikasi Teknikal
Jenis spesifikasi transformer terpasang pad 2500 kVA dan helaian data
|
Dihantar kepada
USA
|
|
tahun
2026
|
|
taip
Pengubah yang dipasang pada pad
|
|
Standard
IEEE Std C57.12.34-2022
|
|
Kuasa Dinilai
2500 kVA
|
|
Kekerapan
60HZ
|
|
fasa
3
|
|
suapan
gelung
|
|
Depan
Mati
|
|
Jenis Penyejukan
KNAN
|
|
Voltan Utama
13.2GrdY/7.62 kV
|
|
Voltan Sekunder
0.6Y/0.347 kV
|
|
Bahan Penggulungan
aluminium
|
|
Kumpulan Vektor
YNyn0
|
|
Impedans
5.75%
|
|
Kecekapan
99.39%
|
|
Ketik Penukar
NLTC
|
|
Julat Ketik
±2*2.5%
|
|
Tiada Kehilangan Beban
3.6 kW
|
|
Mengenai Kehilangan Beban
17.8 kW
|
1.3 Lukisan
2500 kVA pad dipasang lukisan rajah transformer dan saiz.
 |
 |
02 Pembuatan
2.1 Teras
Unit ini menggunakan reka bentuk teras tiga-fasa, lima{1}}kaki, dioptimumkan secara elektromagnet untuk kelas kapasiti 2500 kVA dan frekuensi pengendalian 60 Hz. Konfigurasi lima-kaki membantu mengurangkan ketinggian teras dan meningkatkan pengagihan fluks, mengimbangi tiada-kehilangan beban dan beban sambil mengekalkan impedans 5.75% dan X/R=8. Penggulungan diperbuat daripada konduktor aluminium, diselaraskan dengan ±2×2.5% de{11}}penukar paip utama/3.2.2 yang ditenagakan oleh pelanggan 62Y3 untuk memenuhi keperluan pelanggan. kV. Kecekapan yang diukur mencapai 99.39%, meletakkan unit ini pada tahap tinggi di kalangan transformer pengedaran yang setanding.
2.2 Tangki
Tangki adalah pembinaan keluli lembut yang dimeterai dengan penutup berbolted untuk akses penyelenggaraan. Cecair penebat ialah minyak ester asli FR3 - cecair dielektrik berasaskan tumbuhan-boleh terbiodegradasi dengan takat kilat kira-kira dua kali ganda daripada minyak mineral, menawarkan tahap keselamatan kebakaran yang lebih tinggi. Untuk pengubah-pelekap pad yang dipasang di kawasan awam atau lokasi sensitif alam sekitar, minyak FR3 memberikan kelebihan ketara dalam kawalan risiko kebocoran dan kebakaran. Bahagian luarnya dicat dengan Olive Green (RAL 6003) untuk perlindungan kakisan dan koordinasi visual. Tingkap melihat disediakan dalam kedua-dua petak voltan-tinggi dan{11}}rendah, membolehkan pemerhatian paras minyak dalaman dan status operasi tanpa membuka tangki.
2.3 Perisai Elektrostatik
Perisai elektrostatik diletakkan di antara belitan primer dan sekunder untuk menyekat voltan lampau sementara yang digabungkan melalui kemuatan teragih. Perisai dibawa keluar melalui sesendal perisai pembumian khusus dan dibumikan kukuh dalam-petak voltan rendah. Reka bentuk ini membantu melemahkan pemindahan impuls kilat atau menukar voltan lampau ke bahagian beban sekunder, memberikan perlindungan yang bermakna untuk beban sensitif.
2.4 Tiga Meter dan Satu Injap dengan Kenalan
Pakej pemantauan dan perlindungan disepadukan sebagai sistem "tiga meter dan satu injap" mengikut keperluan pelanggan:
• Termometer Minyak Atas: dengan 2 sesentuh, untuk pemantauan suhu minyak dan output isyarat penggera/perjalanan;
• Tolok Paras Minyak: dengan 1 sentuhan, menyediakan penggera paras minyak rendah;
• Tolok Tekanan Vakum: dengan 2 sesentuh, memantau status tekanan tangki dalaman;
• Peranti Pelega Tekanan: tarik-jenis cincin, untuk pelepasan tekanan yang selamat dalam keadaan tidak normal.
Semua isyarat kenalan boleh dialihkan ke kotak terminal untuk penyepaduan mudah dengan SCADA atau sistem perlindungan pelanggan.
2.5 Sesendal HV 600A dan Sesendal Neutral HV
Bahagian utama menggunakan sesendal HV integral 600 A, kuantiti 6 (tiga-fasa masuk dan keluar), dipasang dalam petak HV. Sesendal ini memenuhi antara muka standard IEEE Std 386 dan dinilai untuk kelas 15/25 kV, arus berterusan 600 A, dengan keupayaan tahan masa-pendek 25 kA/0.17 s atau 10 kA/3.0 s. Titik neutral HV dibawa keluar secara berasingan melalui sesendal neutral HV sebagai terminal H0 untuk kegunaan pelanggan.
2.6 Injap Nitrogen
Injap nitrogen (selimut nitrogen) disediakan pada tangki untuk mengekalkan keadaan nitrogen-tertutup. Selimut nitrogen mengasingkan cecair penebat daripada sentuhan udara, melambatkan pengoksidaan minyak, dan mengekalkan tekanan positif, membantu mengekalkan prestasi dielektrik dalam jangka panjang.
2.7 Kotak Terminal
Kotak terminal disepadukan pada tangki untuk mengumpul isyarat hubungan daripada tiga meter dan satu injap, petunjuk perisai pembumian, dan kabel kawalan lain. Susunan ini memudahkan pendawaian medan, pemindahan isyarat, dan penyelenggaraan seterusnya, mengelakkan pendedahan langsung kabel sekunder kepada persekitaran luaran.

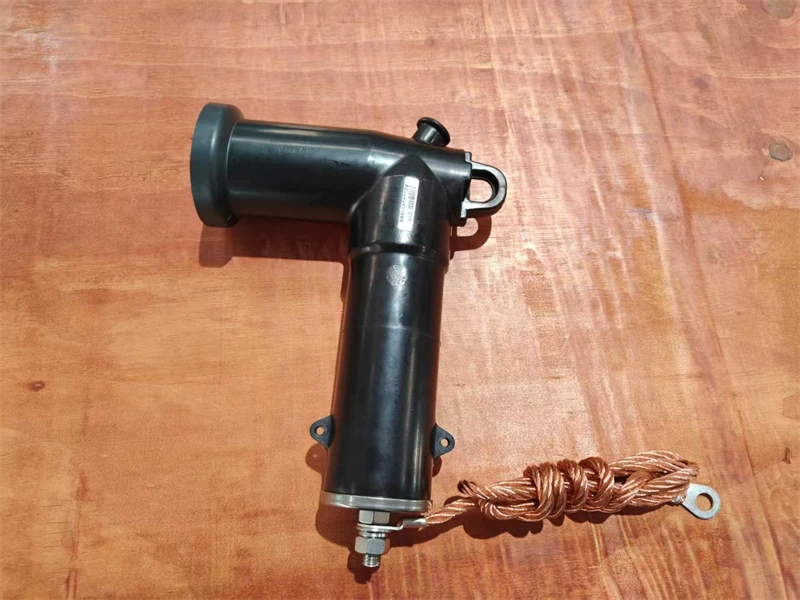

2.8 Penangkap Lonjakan
Penahan lonjakan, kuantiti 3 (satu setiap fasa), dipasang pada bahagian HV untuk mengehadkan kilat dan voltan lampau pensuisan yang dikenakan pada belitan pengubah. Kedudukan pemasangan penangkap dan kaedah pembumian diselaraskan dalam reka bentuk untuk memberikan perlindungan yang diselaraskan pada tahap penebat BIL 110 kV / AC 34 kV.
2.9 Bar Pembumian HV dan LV
Bar pembumian disediakan dalam kedua-dua petak HV dan LV, menawarkan titik sambungan pembumian berpusat untuk kepungan, neutral, penangkap dan perisai. Bilangan lubang dikonfigurasikan mengikut keperluan pelanggan untuk sambungan yang boleh dipercayai bagi konduktor pembumian medan.
03 Ujian

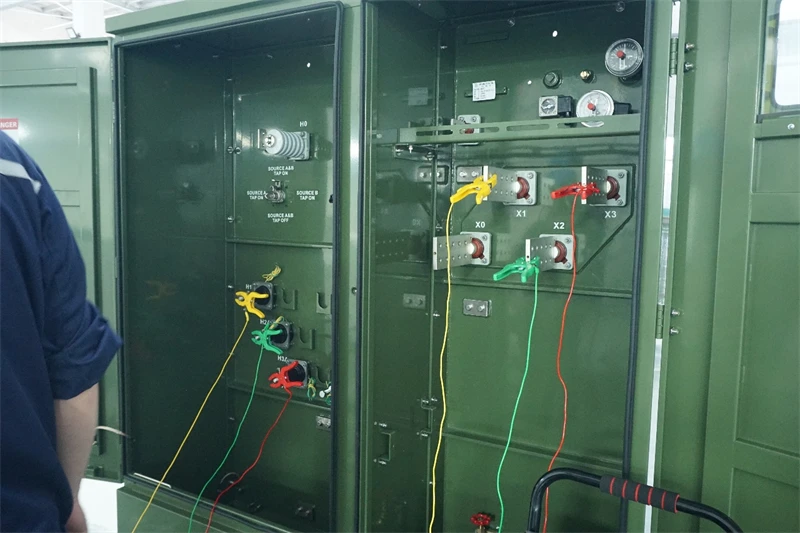

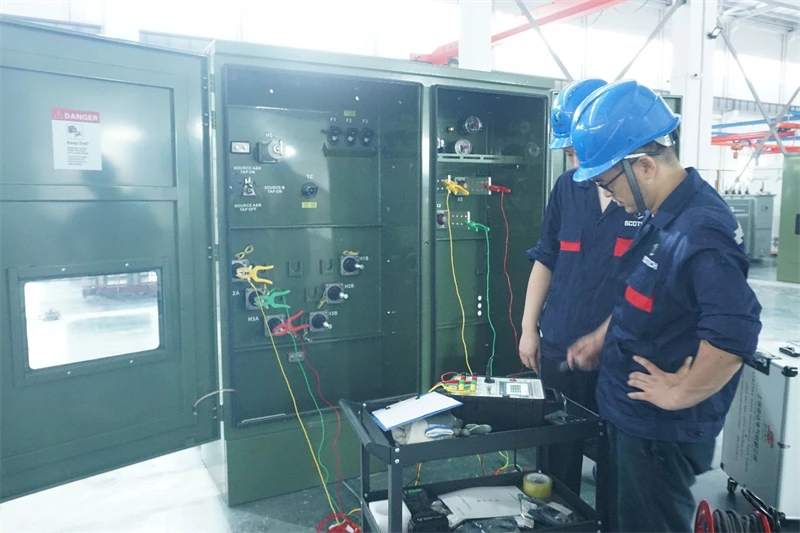

Pengubah 2500 kVA tiga-pad fasa-dilekapkan (No Siri. 260701-1) ini telah menyelesaikan semua ujian rutin mengikut IEEE Std C57.12.34-2022 dan IEEE C57.12.90-2021. Tarikh ujian ialah 14 Ogos 2026, pada suhu ambien 33 darjah dan kelembapan relatif 60%. Hasilnya diringkaskan di bawah:
• Pengukuran Rintangan: Kadar ketidakseimbangan rintangan maksimum belitan HV ialah 3.89%, memenuhi keperluan standard; Ketidakseimbangan belitan LV juga diukur dan didapati boleh diterima.
• Ujian Nisbah dan Fasa-Ujian Perkaitan: Sisihan nisbah voltan pada pengetuk utama ialah 0.04%, jauh lebih baik daripada keperluan penerimaan Kurang daripada atau sama dengan 0.5%; sisihan pada semua kedudukan paip berada dalam had yang dibenarkan. Kumpulan vektor yang diukur ialah YNyn0, selaras dengan nilai reka bentuk.
• Tiada-Kehilangan Beban dan Tiada{1}}Arus Beban: Tiada-kehilangan beban yang diukur ialah 3.30 kW (pada 20 darjah ), dan tiada-arus beban yang diperbetulkan ialah 0.25%, kedua-duanya memenuhi nilai yang dijamin.
• Kerugian Beban, Voltan Impedans dan Kecekapan: Pada 85 darjah dan voltan terkadar, kehilangan beban yang diukur ialah 17.70 kW, jumlah kerugian ialah 21.00 kW dan galangan litar -pendek yang diukur ialah 5.47% (nilai terjamin 5.75%, dalam toleransi ±7.5%). Kecekapan yang diukur ialah 99.42%, melebihi jaminan kontrak 99.39%.
• Ujian Voltan Gunaan: 34 kV / 60 s telah digunakan pada bahagian HV dan 10 kV / 60 s pada bahagian LV. Tiada keruntuhan voltan ujian berlaku; tahan penebat boleh diterima.
• Ujian Tahan Voltan Teraruh: Voltan terpakai 2Ur, berbilang teraruh 2, frekuensi 200 Hz, tempoh 36 s. Tiada keruntuhan voltan ujian berlaku.
• Pengukuran Rintangan Penebat: HV ke LV dan tanah 1.13 GΩ; LV ke HV dan tanah 1.17 GΩ; HV & LV ke tanah 0.619 GΩ. Keadaan penebat adalah baik.
• Ujian Kebocoran: Kaedah tekanan statik pada 50 kPa selama 24 jam. Tiada kebocoran dan tiada ubah bentuk kekal; prestasi pengedap boleh diterima.
04 Pembungkusan dan Penghantaran
4.1 Pembungkusan
4.2 Penghantaran
05 Tapak dan Ringkasan
Pengubah yang dipasang pad 2500 kVA-ini mewakili keupayaan SCOTECH untuk menukar keperluan pelanggan kepada penyelesaian kuasa yang praktikal, boleh dipercayai dan sangat disesuaikan. Sama ada untuk pengedaran utiliti, penyepaduan tenaga boleh diperbaharui atau aplikasi perindustrian, SCOTECH kekal komited untuk menyampaikan transformer yang sepadan dengan keperluan tepat setiap pelanggan-dengan selamat, cekap dan tepat pada masanya.
SCOTECH – Rakan Kongsi Anda dalam Penyelesaian Transformer Tersuai.
