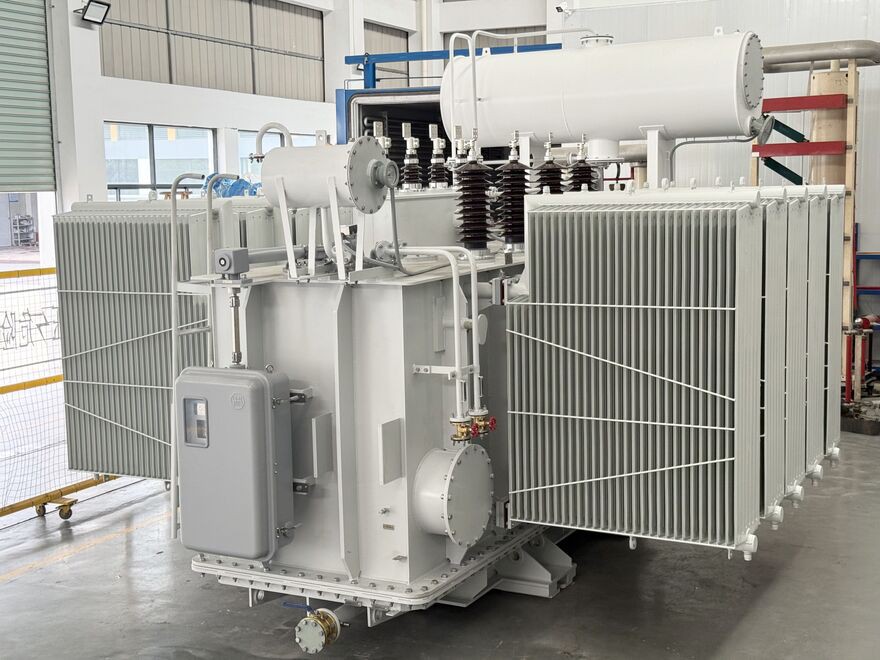

20 MVA Pencawang Pengubah Kuasa-33/6.65 kV|Afrika Selatan 2025

01 Am

1.1 Penerangan Projek

Seorang pelanggan Afrika Selatan memesan aPengubah kuasa injak turun 20MVA-33/6.65kVpada Mei 2025. Pelanggan kami membekalkan transformer, kecilpencawangdan kabel kuasa ke lombong tempatan dan antarabangsa. Transformer ini juga merupakan salah satu transformer utama yang disesuaikan untuk pencawang lombong. Afrika Selatan adalah salah satu negara perlombongan paling maju di dunia, dan terdapat permintaan besar untuk transformer untuk lombong.

Pengubah kuasa step down ini mengguna pakai standard IEC 60076-1:2011. Ia menggunakan kaedah penyejukan ONAN. Kumpulan pendawaian: YNyn0, sesuai untuk persekitaran pembumian yang kompleks. Bahan penggulungan adalah tembaga, dan kehilangan tembaga adalah lebih rendah. Ia dinilai pada 33kV pada bahagian primer dan 6.65kV pada bahagian sekunder. Dilengkapi dengan-penukar pili semasa (OLTC) dengan julat peraturan ±10 × 1%, ia membenarkan pelarasan voltan yang fleksibel di bawah beban, memastikan bekalan kuasa yang stabil kepada peralatan perlombongan. Pengubah kuasa pencawang mencapai prestasi tenaga yang sangat baik, dengan kehilangan-beban sebanyak 13.65 kW, kehilangan beban pada 75 darjah 132.8 kW dan jumlah kerugian terhad kepada 72 kW. Untuk meningkatkan mobiliti, terutamanya di tapak perlombongan terpencil, pengubah direka bentuk dengan-roda tugas berat, ciri yang memudahkan operasi di tapak dengan ketara.

Mengapa Ia Sesuai untuk Aplikasi Perlombongan

Dalam operasi perlombongan, bekalan kuasa yang boleh dipercayai dan cekap adalah penting untuk memastikan keselamatan dan produktiviti. Pengubah kuasa pencawang ini sangat sesuai untuk senario pengagihan kuasa perlombongan biasa:

Pencawang Permukaan: Turunkan 33kV daripada grid utiliti atau stesen janakuasa tawanan kepada 6.6kV, voltan standard untuk peralatan perlombongan.

Penghantaran Kuasa Bawah Tanah: Memancarkan kuasa 6.6kV melalui kabel ke sistem bawah tanah - voltan ideal untuk-transmisi jarak jauh dengan kehilangan yang rendah.

-Kendalian Peralatan Kuasa Tinggi: Menguasai jentera perlombongan tugas berat-yang penting seperti kilang bebola, angkat, kipas pengudaraan dan pam penyahair.

1.2 Spesifikasi Teknikal

Spesifikasi pengubah kuasa pencawang 20MVA dan helaian data

1.3 Lukisan

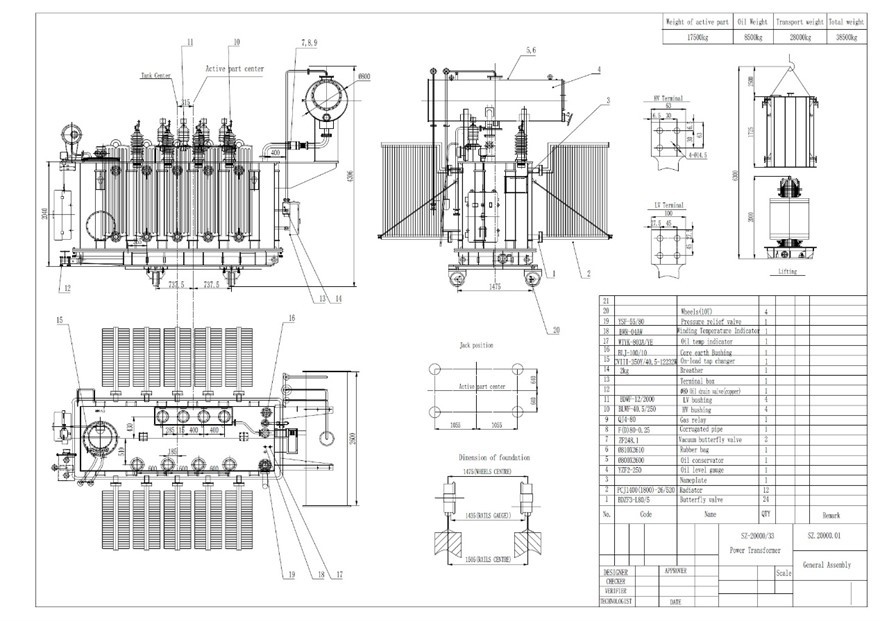

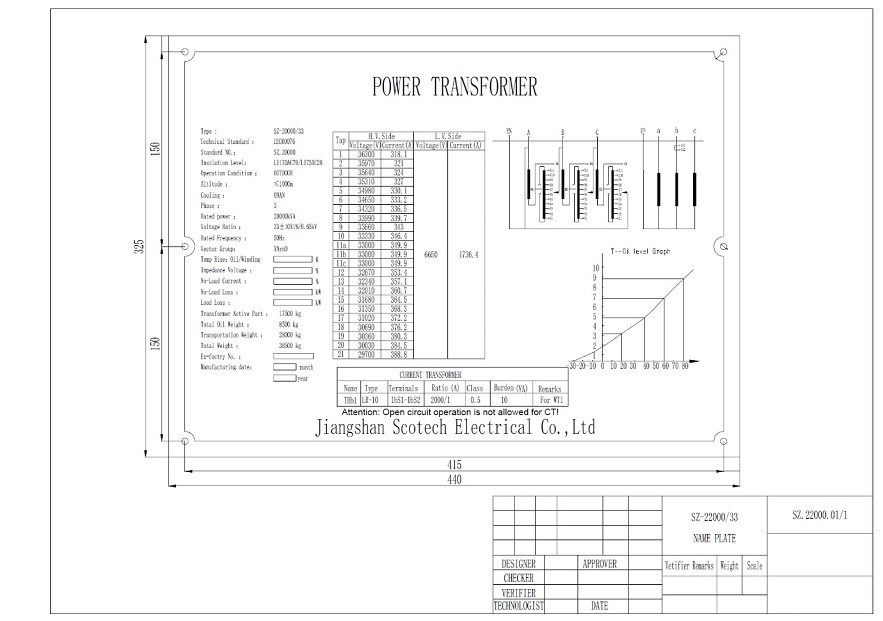

Lukisan pengubah kuasa pencawang 20MVA dan papan nama

02 Pembuatan

2.1 Teras

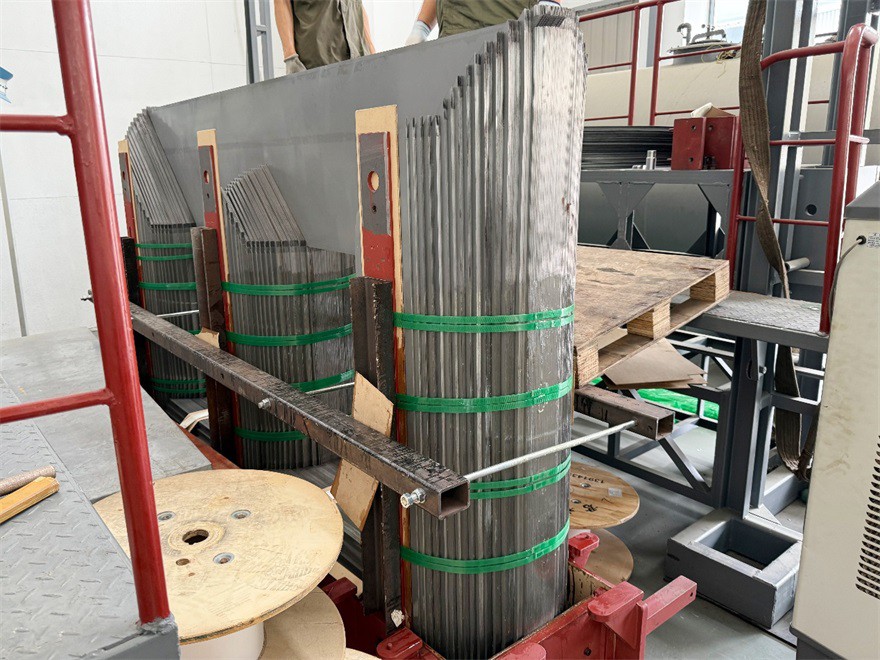

Pengubah kuasa pencawang menampilkan teras anggota tiga-fasa tiga-, ditunjukkan dalam imej semasa juruteknik mengeluarkan kuk atas. Teras diperbuat daripada keluli silikon berorientasikan-bijirin bergulung-sejuk, yang menawarkan sifat magnetik yang sangat baik sepanjang arah bergolek-sesuai untuk aplikasi pengubah. Untuk mengurangkan lagi tiada-kehilangan beban, penyambung (step-}lap) sepenuhnya digunakan untuk menjajarkan fluks magnet dengan arah guling keluli, meningkatkan kecekapan keseluruhan.

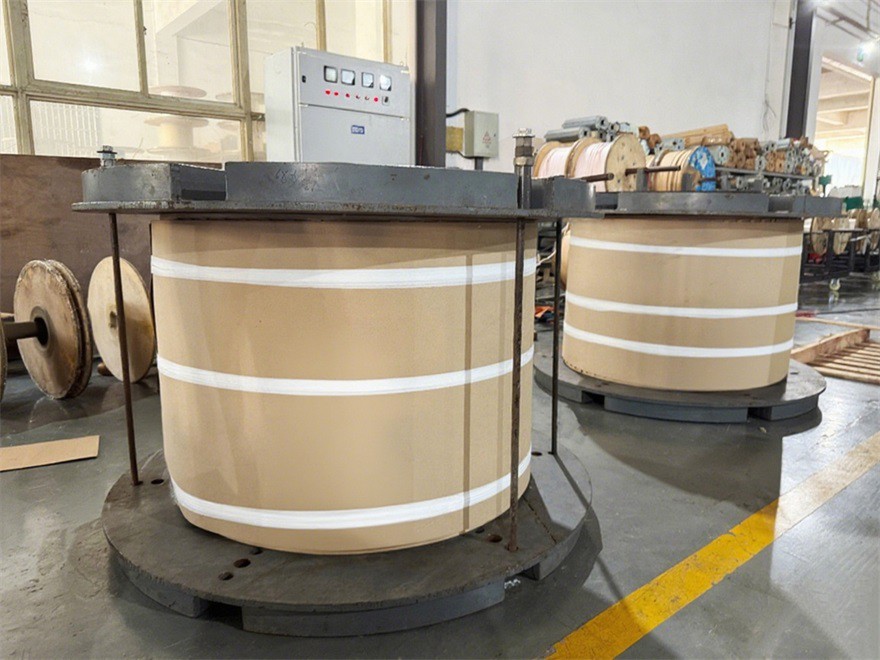

2.2 Penggulungan

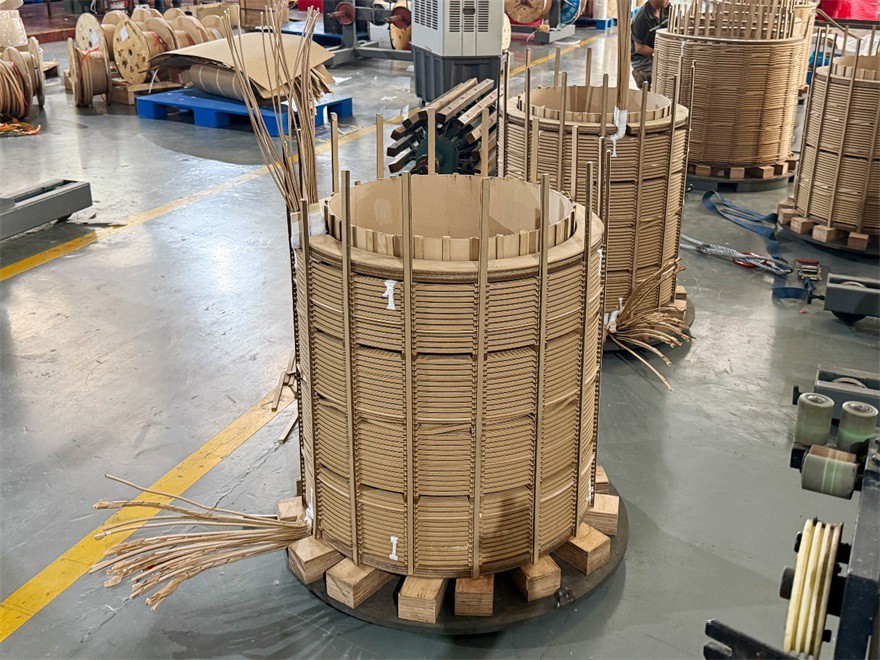

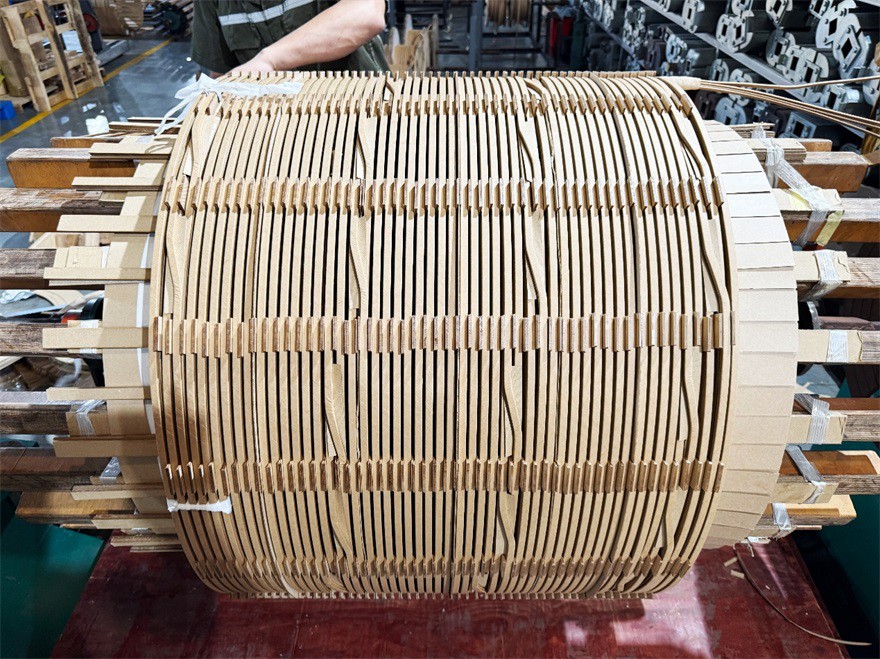

Pengubah kuasa YNyn0 menggunakan struktur belitan cakera berterusan untuk kedua-dua belitan voltan-tinggi dan-rendah. Penggulungan cakera berterusan menawarkan prestasi penyejukan paksi yang unggul dan amat sesuai untuk aplikasi-arus tinggi,-tinggi. Setiap belitan menjalani rawatan penebat yang ketat, pengeringan lapisan-oleh-lapisan dan kawalan dimensi untuk memastikan ketekalan dan kekuatan penebat.



2.3 Tangki

Tangki minyak pengubah kuasa 20 MVA mesti menjalani ujian kebocoran tekanan sebelum meninggalkan kilang. Semua kimpalan, sambungan bebibir dan tapak sesendal direka untuk memastikan-kebolehpercayaan pengedap jangka panjang. Radiator jenis plat boleh tanggal-diguna pakai dan empat roda 10-tan dipasang di bahagian bawah untuk pergerakan mudah di tapak. Lurang disediakan di sisi tangki untuk memudahkan pemeriksaan dalaman dan penyelenggaraan peralatan.

2.4 Perhimpunan Akhir

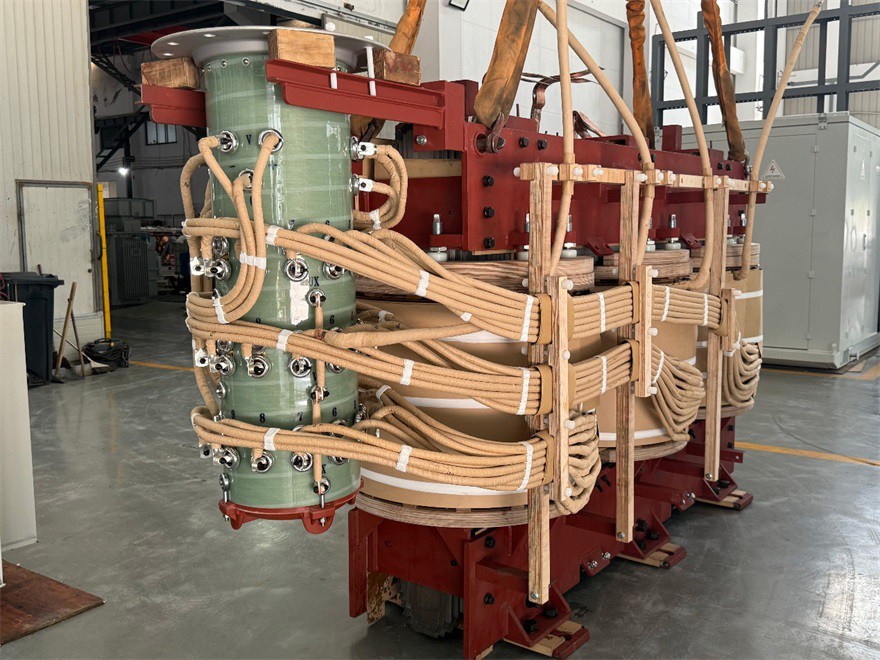

1. Bahagian aktif pengubah dalam gambar telah dipasang, dan penguji sedang melakukan ujian prestasi elektrik rutin.

2. Bahagian aktif sedang diangkat ke dalam tangki.

3. Pasang bahagian lain: penunjuk suhu minyak, injap pelega tekanan, penunjuk aras minyak, geganti gas, pernafasan, terminal pembumian, kotak terminal, Roda(10T).

4. Tuangkan minyak penebat ke dalam tangki pengubah untuk mengisi ruang dalaman pengubah dan memastikan paras minyak memenuhi keperluan.

5. Oleh kerana kawasan besar yang diduduki oleh radiator, ia akan dipasang sebelum ujian dan kemudian dibongkar dan dibungkus untuk pengangkutan selepas ujian.

03 Ujian

Prosedur Ujian

1. Pengukuran gas terlarut dalam cecair dielektrik dari setiap petak minyak yang berasingan kecuali petak suis pengalih

2. Pengukuran Nisbah Voltan dan Semak Anjakan Fasa

3. Semak nisbah dan polariti pengubah semasa-terbina

4. Pengukuran Rintangan Penggulungan

5. Pengukuran Rintangan Penebat Teras

6. Ujian Voltan Gunaan

7. Pengukuran Tiada-Kehilangan Beban dan Semasa

8. Uji pada Hidupkan-penukar pili – Ujian operasi

9. Ujian Voltan Teraruh

10. Pengukuran Impedans-litar pintas dan Kehilangan Beban

11. Penebat pendawaian tambahan (AuxW)

12. Pengujian Kebocoran dengan Tekanan untuk{1}}Transformer Rendam Cecair

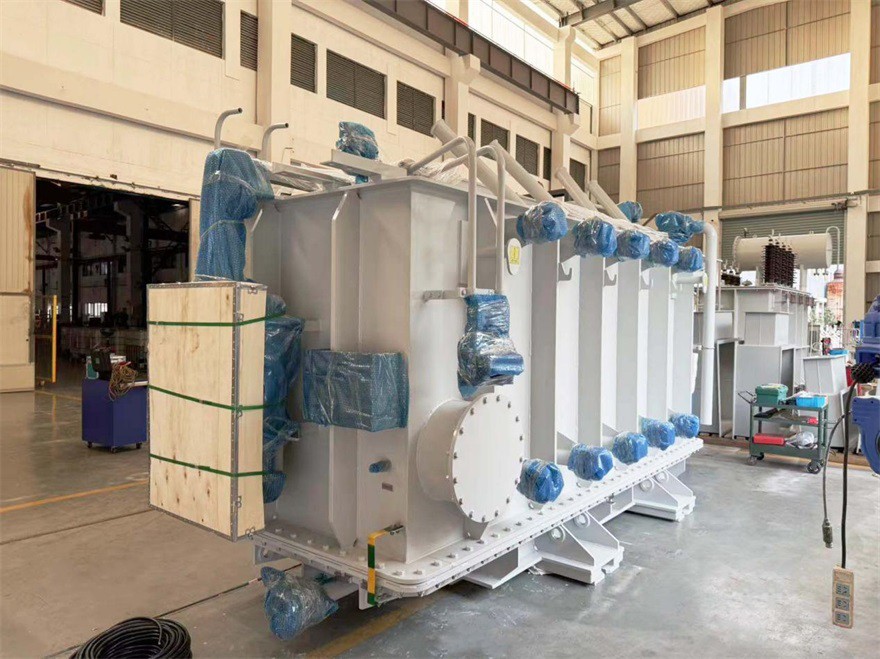

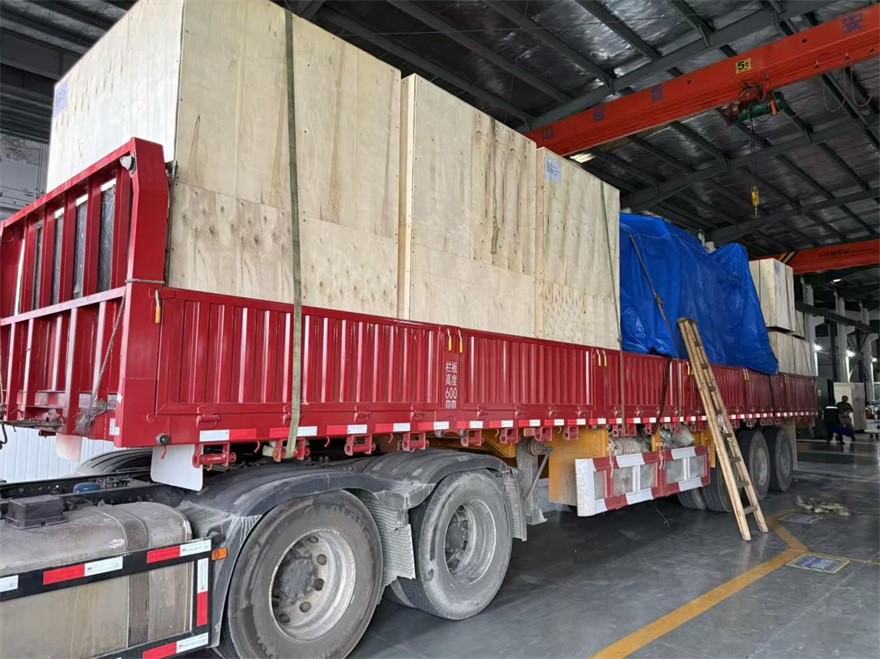

04 Pembungkusan dan Penghantaran

05 Tapak dan Ringkasan

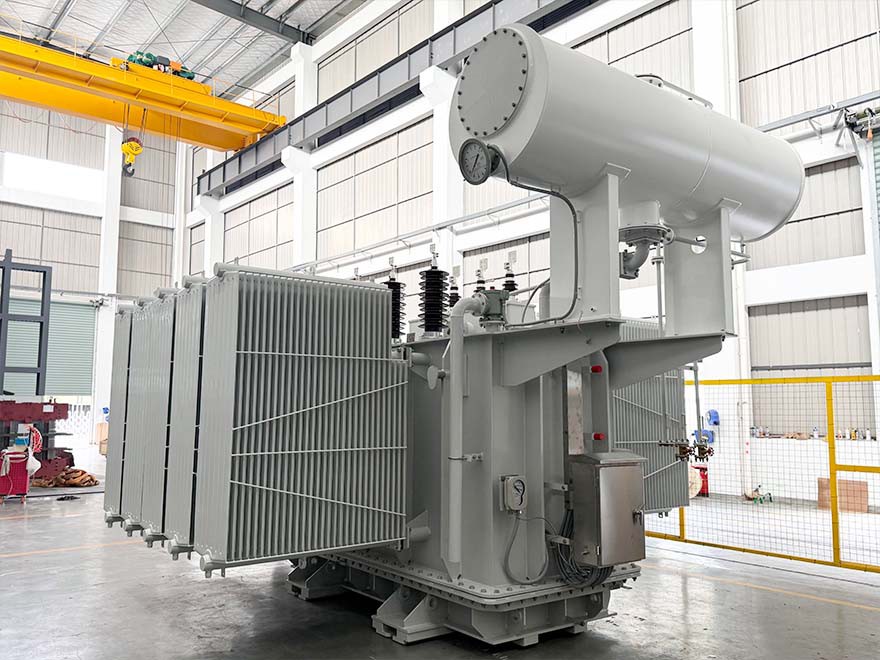

Pengubah kuasa 20MVA-33/6.65kV langkah-turun ini dibuat untuk kerja perlombongan keras. Ia kuat, cekap, dan mudah untuk bergerak. Dengan pematuhan IEC 60076-1:2011, belitan tembaga yang dioptimumkan, dan sistem peraturan OLTC termaju. Ia memberikan kuasa yang stabil dan fleksibel untuk perlombongan. Tangkinya kuat, radiator boleh ditanggalkan, dan rodanya adalah tugas berat. Ini menjadikannya mudah digunakan di tapak terpencil.

Ia mempunyai kerugian yang rendah, kecekapan tinggi, dan mudah dikendalikan. Ini menunjukkan matlamat kami untuk memberikan peralatan kepada pelanggan perlombongan yang memenuhi piawaian dan memastikan kerja selamat dan produktif. Perlombongan di Afrika Selatan berkembang pesat. Kami berbangga untuk menyokong rakan kongsi kami dengan penyelesaian kuasa yang disesuaikan yang memastikan operasi berjalan lancar hari ini dan untuk masa hadapan.
