Transformer 1000kVA-25/0.6 kV|Kanada 2024
Kapasiti: 1000 kVA
Voltan: 25/0.6 kV
Ciri: dengan OCTC
Kuasa Di Mana Anda Memerlukannya – Pad Lasak & Boleh Dipercayai-Transformer Dilekapkan.
01 Am
1.1 Penerangan Projek
SCOTECH mengeluarkan 4 unit pengubah terpasang pad 1000 kVA ke Kanada pada tahun 2024. Kuasa undian pengubah ialah 1000 kVA dengan penyejukan KNAN, dengan voltan primer 25GrdY/14.4 kV kepada voltan sekunder 0.6y/0.347 kV. mereka membentuk kumpulan vektor YNyn0. Pengubah yang dipasang pada pad yang dihasilkan oleh syarikat kami boleh digunakan untuk rangkaian gelang dan mod bekalan kuasa terminal, dan penukaran adalah fleksibel dan mudah. Penyambung kabel jenis siku boleh dipasang dan dimasukkan lebih daripada 15 kali pada arus beban 200A, dan digunakan sebagai suis beban dalam situasi kecemasan, dan mempunyai ciri suis pengasingan.
Kami memastikan setiap unit yang dihantar telah menjalani ujian penerimaan penuh yang ketat. Kami menyediakan satu-perkhidmatan pakej daripada perundingan, sebut harga, pembuatan, pemasangan, pentauliahan, latihan kepada perkhidmatan selepas jualan, produk kami kini beroperasi di lebih 50 daerah di dunia. Kami menyasarkan untuk menjadi pembekal anda yang paling boleh dipercayai serta rakan kongsi terbaik anda dalam perniagaan!
1.2 Spesifikasi Teknikal
Spesifikasi transformer dipasang pad 1000 KVA dan helaian data
|
Dihantar kepada
Kanada
|
|
tahun
2024
|
|
taip
Pengubah yang dipasang pada pad
|
|
Standard
CSA C227.4:21
|
|
Kuasa Dinilai
1000KVA
|
|
Kekerapan
60HZ
|
|
fasa
3
|
|
Jenis Penyejukan
KNAN
|
|
Voltan Utama
25GrdY/14.4 KV
|
|
Voltan Sekunder
0.6y/0.347 KV
|
|
Bahan Penggulungan
aluminium
|
|
Anjakan sudut
YNyn0
|
|
Impedans
4.5%
|
|
Ketik Penukar
NLTC
|
|
Julat Ketik
±2*2.5%
|
|
Tiada Kehilangan Beban
1.76KW
|
|
Mengenai Kehilangan Beban
11.2KW
|
|
Aksesori
Konfigurasi Standard
|

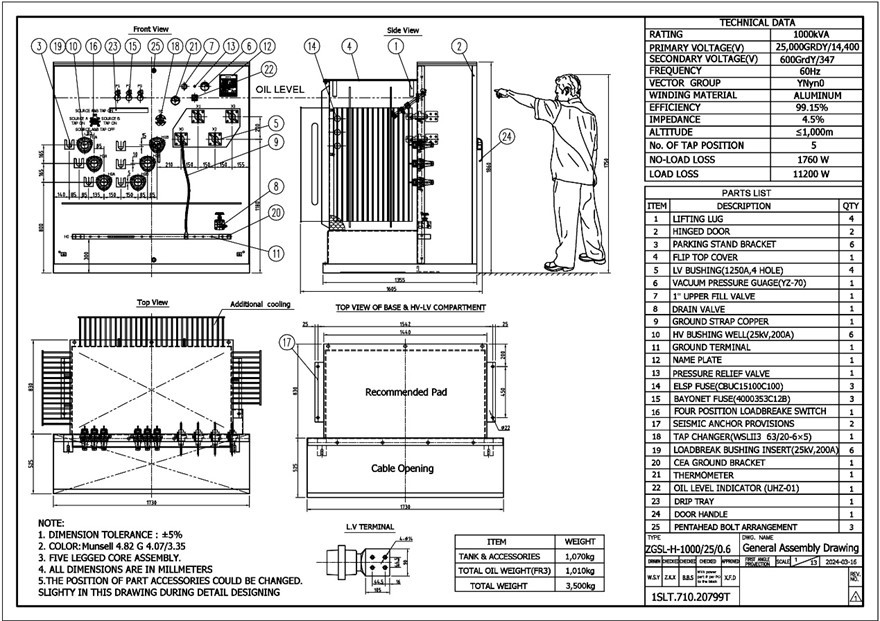

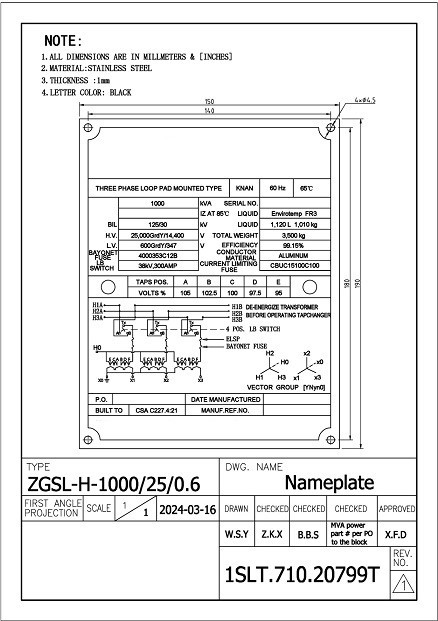

1.3 Lukisan
Lukisan rajah dan saiz transformer dipasang pad 1000 KVA.
 |
 |
02 Pembuatan

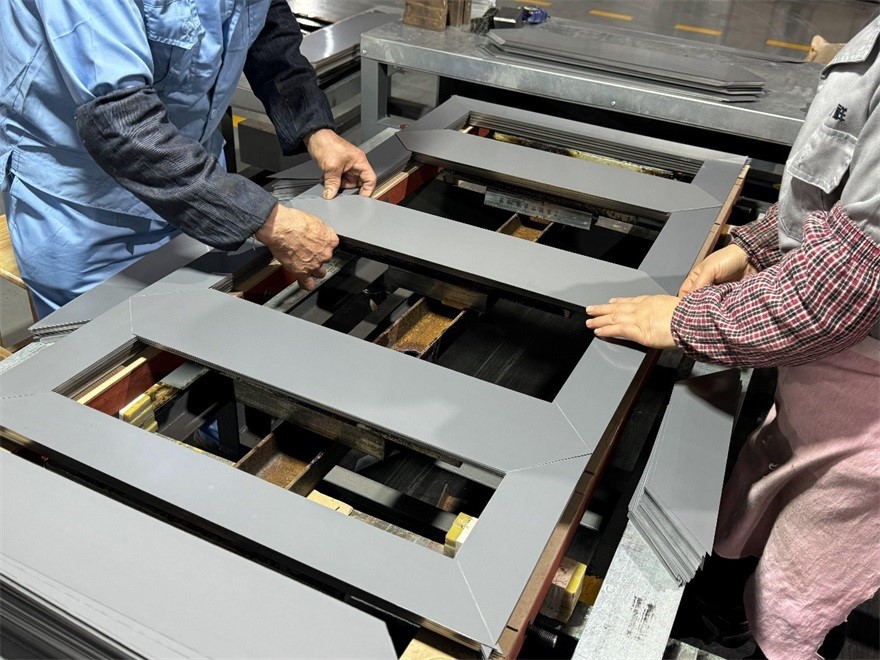

2.1 Teras
Proses pengeluaran teras pengubah terutamanya merangkumi langkah-langkah berikut:
1. Penyediaan bahan: Pilih kepingan keluli silikon bergulung sejuk-berkualiti tinggi-dan potong mengikut saiz yang sesuai mengikut keperluan reka bentuk.
2. Susun: Selepas menyalut kepingan keluli silikon dengan cat penebat filem, susun kepingan keluli silikon satu demi satu mengikut jenis E, jenis C atau struktur cincin untuk membentuk tiang teras dan kuk besi.
3. Kimpalan titik atau pengikatan: Kepingan keluli silikon diikat bersama dengan kimpalan titik atau-bukan logam untuk menghalang satu sama lain daripada bergerak disebabkan oleh daya elektromagnet semasa operasi.
4. Melalui teras atau set penggulungan: mengikut reka bentuk pengubah, penggulungan melalui lajur teras atau ditetapkan pada teras.
5. Pemeriksaan dan rawatan: Semak kerataan, kelegaan dan status penebat teras besi, dan betulkan dan menambah rawatan penebat jika perlu.
6. Pemasangan dan pembungkusan: Pasang teras besi, penggulungan, pengapit dan komponen lain ke dalam pemasangan teras pengubah yang lengkap, dan pemprosesan pakej untuk memastikan penebat elektrik yang baik dan kestabilan mekanikal.
2.2 Penggulungan
Penggulungan kerajang voltan rendah
Pengagihan arus paksi melaraskan secara bebas mengurangkan daya ricih
Selepas penggulungan, Prepreg tersangkut pada helaian konduktor untuk membentuk tiub padat melalui proses pembajaan.

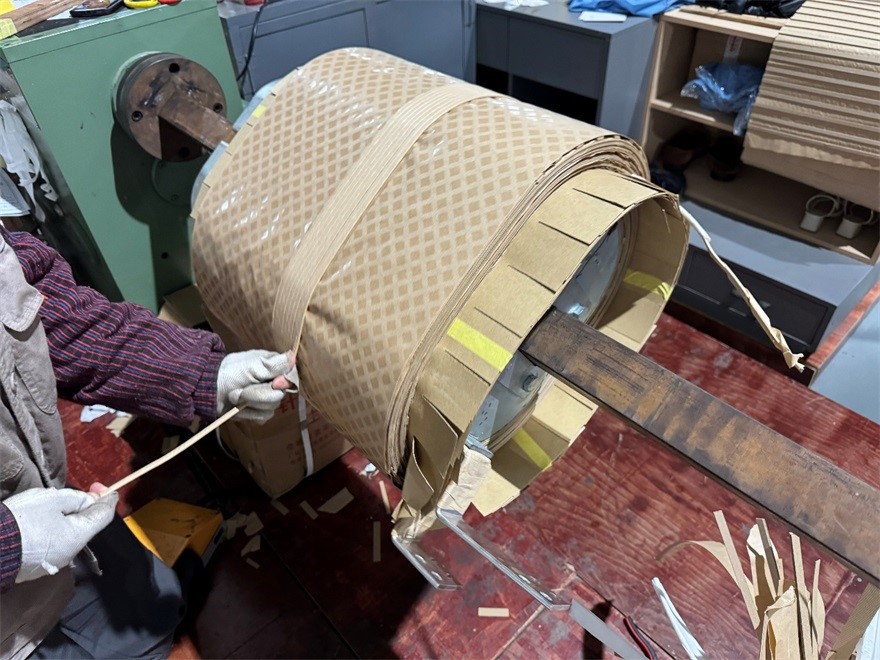

Penggulungan voltan tinggi
Enamel mesin penggulungan-sepenuhnya dan separa automatik-dawai penggulungan terlindung dengan tarikan penggulungan mantap pada silinder pembawa, atau terus pada lapisan penggulungan LV penebat kertas kabel berkualiti tinggi-pembalut yang diperbuat daripada kerajang mengecut untuk penggulungan padat dengan respons litar-pendek yang baik dan voltan impuls optimum

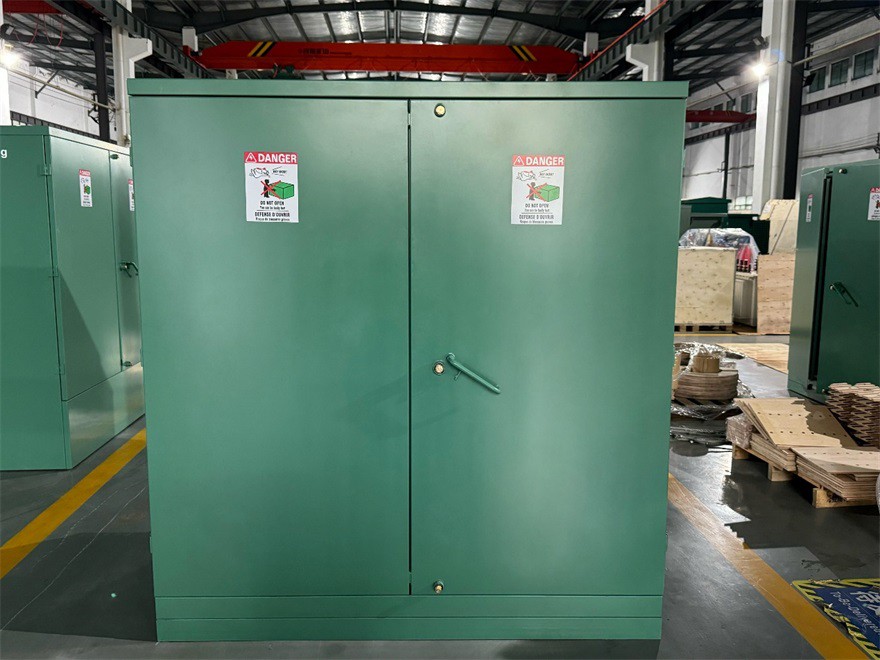

2.3 Tangki
Tangki pengubah hendaklah dikimpal dengan plat keluli kekuatan tinggi. Langkah anti-pelindung magnetik hendaklah diambil di dalam tangki bahan api untuk mengurangkan kehilangan sesat. Penetapan dan penebat perisai magnet harus baik untuk mengelakkan terlalu panas atau nyahcas akibat sentuhan yang lemah. Semua jenis perisai elektrik hendaklah konduktif dan dibumikan dengan pasti untuk mengelakkan nyahcas terampai atau menjejaskan faktor kehilangan dielektrik penggulungan. Tangki bahan api harus mempunyai kekuatan yang boleh dipercayai dan dapat menahan ujian kekuatan mekanikal dengan vakum 133Pa dan tekanan positif 98kPa.
Tangki bahan api tidak boleh rosak atau cacat kekal untuk memenuhi tekanan negatif suntikan minyak vakum pengubah dan tekanan positif dalam operasi. Tangki minyak hendaklah dimeterai dengan ketat untuk memenuhi keperluan tiada kebocoran selepas suntikan minyak pengubah. Tangki minyak harus mempunyai bentuk yang tepat dan ketepatan kedudukan untuk memenuhi keperluan kualiti pemasangan pengubah.
Kekuatan tangki minyak menentukan ketepatan dan ketepatan pemasangan tangki minyak. Apabila kekuatan tangki minyak tidak mencukupi untuk menyebabkan ubah bentuk, bebibir, saluran paip, bahagian kedudukan, dan lain-lain akan menyebabkan ubah bentuk, dan ketepatan dan ketepatan pemasangan akan terjejas.

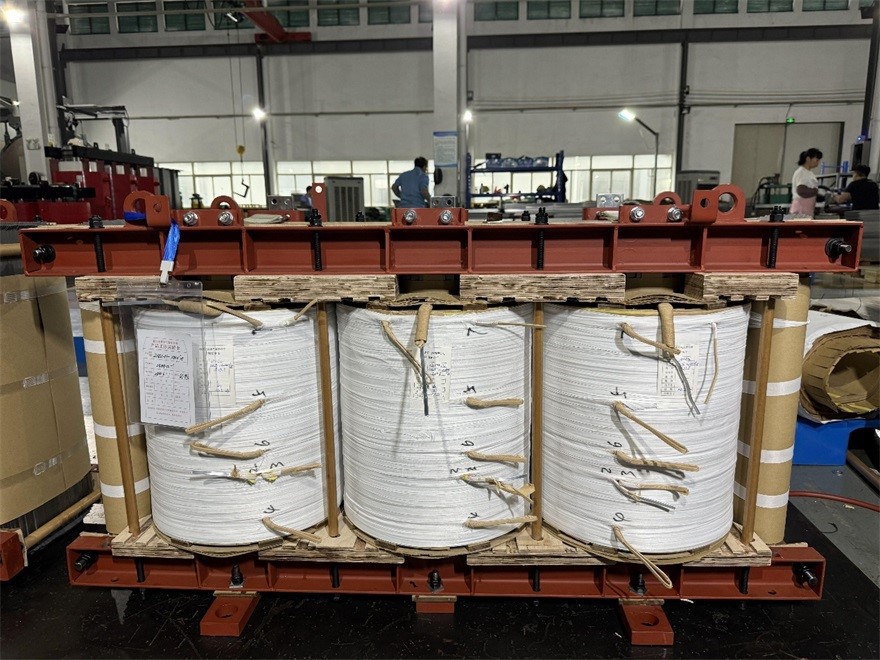

2.4 Perhimpunan Akhir
Proses pemasangan transformer meliputi peringkat penyediaan untuk memastikan bahan dan alatan yang diperlukan tersedia; Menjalankan pengangkat pengubah, laraskan dengan tepat bahagian voltan tinggi dan rendah; Aksesori pemasangan, seperti selongsong, bantal minyak, dsb.; Lakukan pengepaman vakum dan operasi pengisian minyak.

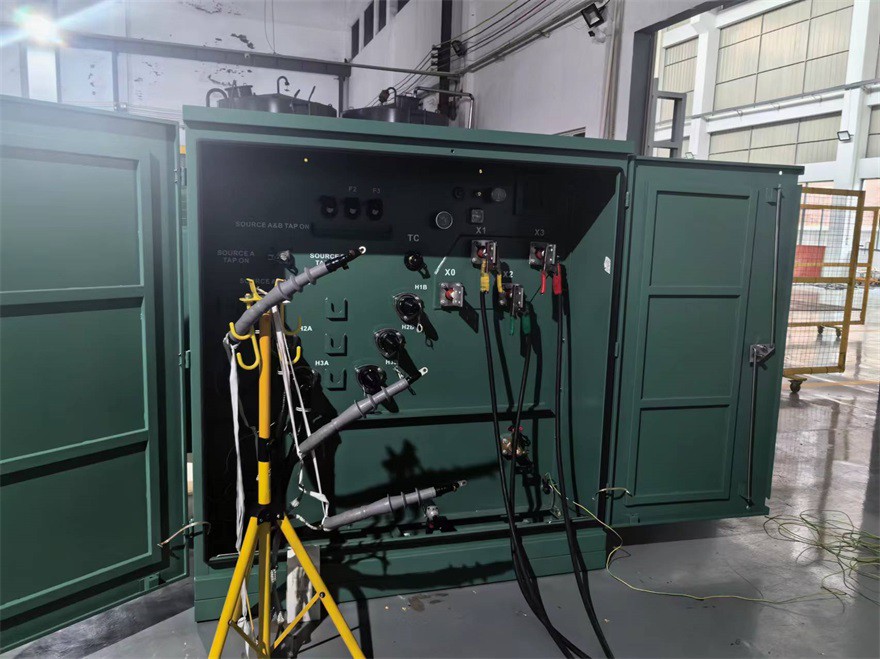

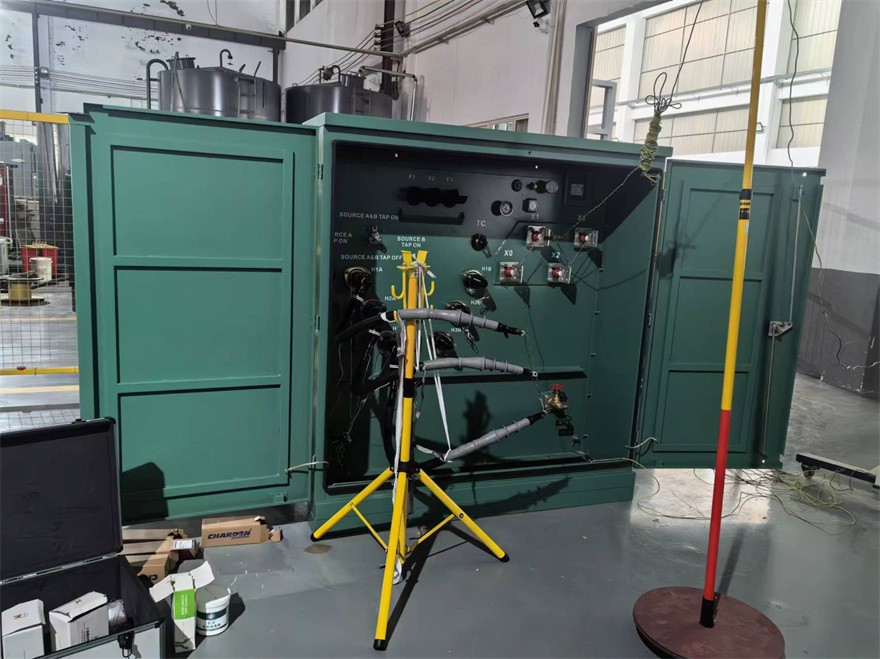

03 Ujian
1. Nisbah pada semua sambungan dan kedudukan ketik
2. Anjakan sudut
3. Tiada-kehilangan beban pada voltan terkadar 100%.
4. Arus mengujakan pada voltan terkadar 100%.
5. Kerugian beban dan impedans pada arus undian
6. Voltan terpakai
7. Voltan teraruh
8. Ujian pengesanan-kebocoran tangki pengubah.
9. Ujian kesinambungan

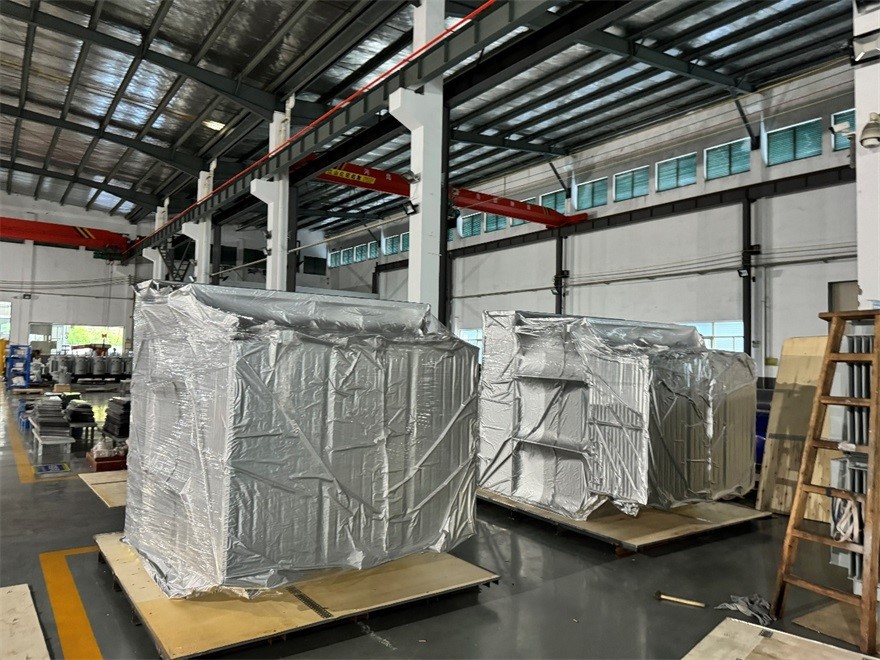

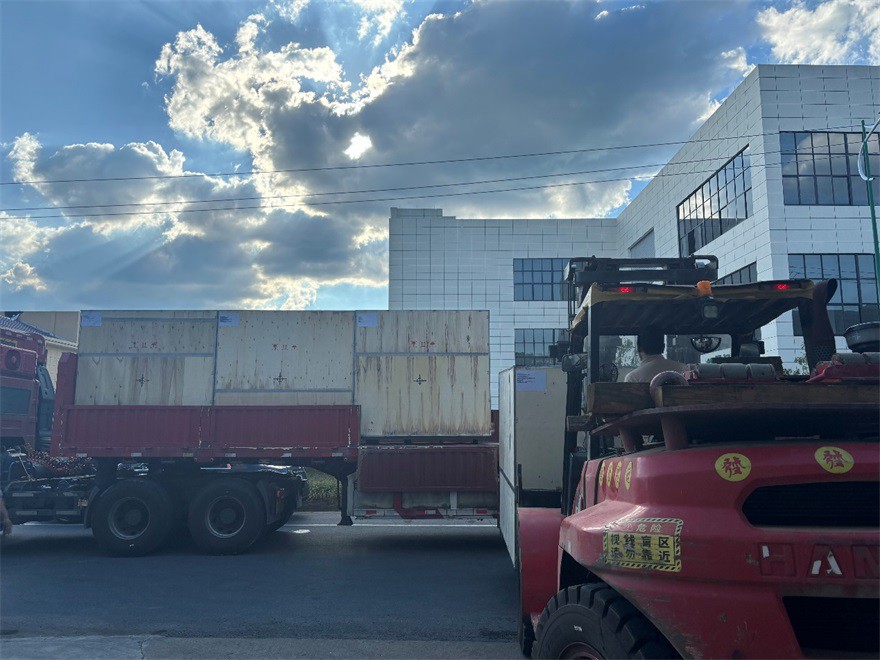

04 Pembungkusan dan Penghantaran
05 Tapak dan Ringkasan
1. Tentukan kedudukan pemasangan: Pertama sekali, mengikut keperluan sistem kuasa, tentukan kedudukan pemasangan pengubah. Lokasi ini memerlukan pengudaraan yang baik untuk mengelakkan haba dan kelembapan. Kesan bunyi bising dan sinaran elektromagnet terhadap persekitaran sekitar juga perlu diambil kira.
2. Asas pemasangan: Sediakan asas yang kukuh pada kedudukan pemasangan pengubah untuk memastikan kestabilan pengubah. Saiz dan kualiti asas perlu direka bentuk mengikut berat transformer dan keperluan yang berkaitan.
3. Pasang aksesori: Mengikut keperluan pengubah, pasang pelbagai aksesori, seperti suis pada bahagian voltan rendah dan bahagian voltan tinggi, peralatan perlindungan, dll. Aksesori ini perlu dipasang dengan betul mengikut lukisan pemasangan yang disediakan oleh pengilang.
4. Sambungkan talian: Sambungkan saluran input dan output pengubah. Pastikan sambungan talian adalah kukuh dan boleh dipercayai untuk mengelakkan masalah seperti sentuhan yang lemah dan litar pintas.
5. Pemeriksaan dan pentauliahan: Selepas pemasangan selesai, kerja pemeriksaan dan pentauliahan yang berkaitan dijalankan. Termasuk mengukur rintangan talian, rintangan penebat, dsb., dan membuat pelarasan yang sepadan.
6. Pentauliahan: Selepas pemeriksaan dan pentauliahan, jika semuanya normal, pengubah boleh dimasukkan ke dalam operasi. Sebelum memulakan operasi, adalah perlu untuk memaklumkan dan memaklumkan untuk memastikan keselamatan orang sekeliling.
