3000 KVA IEC 60076 Power Transformers-88/11 KV|Afrika Selatan 2025

01 Am

1.1 Penerangan Projek

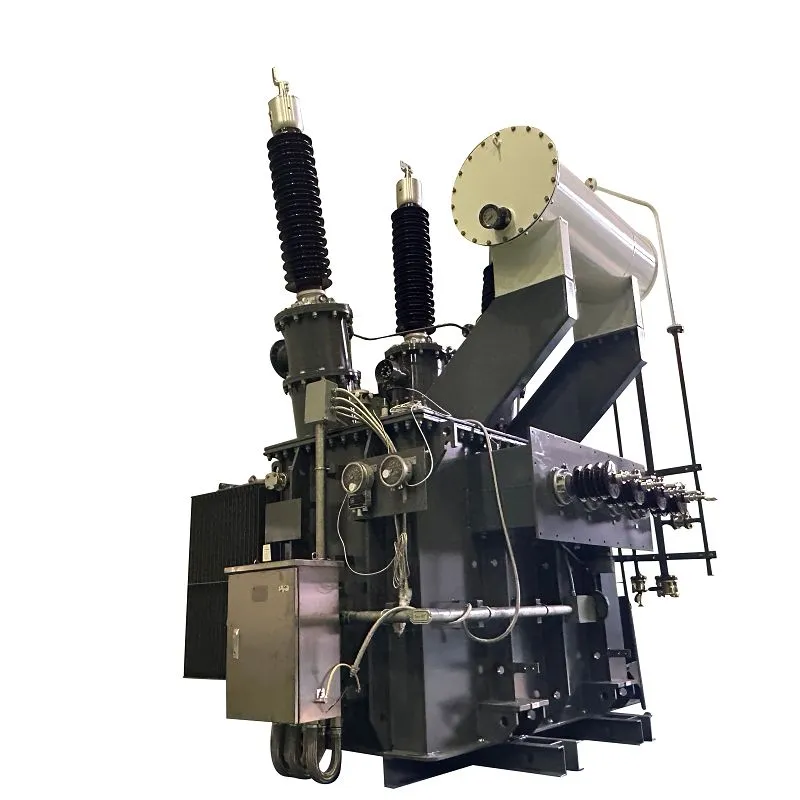

Transformer pembumian 3000 kVA telah dihantar ke Afrika Selatan pada tahun 2025. Kuasa undian pengubah ialah 3000 kVA dengan penyejukan ONAN. Voltan primer ialah 88 kV dengan ±2*2.5% julat tapping (NLTC), voltan sekunder ialah 11 kV, mereka membentuk kumpulan vektor Dyn11.

Direka bentuk untuk beroperasi dalam persekitaran yang keras dengan julat ketinggian 0-1800M, julat suhu -5 darjah hingga +45 darjah dan pencemaran berat (asap masin atau industri), pengubah ini menyepadukan prestasi mantap dan konfigurasi khusus untuk memenuhi permintaan sistem bekalan kuasa pencawang cengkaman.

Dengan kapasiti berkadar 3MVA dan nisbah voltan 88/11kV (frekuensi 50±2.5HZ), pengubah menggunakan belitan tembaga untuk kekonduksian dan kekuatan mekanikal yang unggul, dipasangkan dengan mod penyejukan ONAN dan sambungan Dyn11. Parameter elektrik utama termasuk impedans minimum 8%, NLTC pada-penukar ketuk beban-(±2*2.5%, boleh dikunci) dan tiada-kehilangan beban/beban sebanyak 3.9kW/20kW, memastikan operasi yang cekap dan stabil. Ia dilengkapi dengan sistem perlindungan yang komprehensif, termasuk-penyampai gas terapung tunggal (dengan penggera dan sesentuh perjalanan), geganti terma beban lampau (dikompensasi alam sekitar, ditetapkan pada 115 darjah ), injap pelepas tekanan dan termometer permukaan minyak sesentuh boleh laras (dicetuskan pada 90 darjah ), memberikan jaminan keselamatan berbilang{19}}lapisan.

Dari segi struktur, pengubah mempunyai tangki dikimpal yang diperbuat daripada plat keluli 6mm lebih besar daripada atau sama dengan (plat asas 16mm) dan radiator bergalvani celup panas{2}}panas boleh tanggal, dengan tangki kelabu dan konservator putih (salutan 125μm untuk kawasan pencemaran berat). Ia direka bentuk tanpa penggelek tetapi dengan tapak kukuh yang serasi dengan slaid keluli jarak 1000mm-dan memenuhi perlindungan IP55 untuk kotak terminal. Bahagian hidup mengekalkan kelegaan tanah 3500mm, dan semua sesendal, rod dan terminal ( Lebih daripada atau sama dengan 19mm untuk sambungan primer/sekunder) memastikan kekuatan mekanikal yang mencukupi. Selain itu, pengubah direka bentuk untuk menahan sehingga 27% jumlah herotan harmonik voltan pada{13}}belitan voltan rendah, menjadikannya ideal untuk sistem talian penghantaran 11kV dan 6.6kV dalam pencawang cengkaman.

1.2 Spesifikasi Teknikal

3000kVA IEC 60076 jenis spesifikasi pengubah kuasa dan helaian data

1.3 Lukisan

Lukisan rajah pengubah daya tarikan 3000 kVA dan saiz.

02 Pembuatan

2.1 Tangki

Tangki pengubah kuasa 3MVA-88/11kV IEC 60076 menampilkan reka bentuk yang dikimpal yang serasi dengan radiator bergalvani celup panas{7}}panas boleh tanggal, dibina daripada plat keluli 6mm (16mm-tebal plat asas) yang lebih besar daripada atau sama. Ia dilengkapi dengan penutup/lurang pemeriksaan berbolt dengan pengedap gasket dan pemegang yang teguh, dan didatangkan tanpa penggelek tetapi dengan tapak yang kukuh untuk dipasang pada gelongsor keluli jarak 1000mm yang tertanam dalam konkrit. Dicat kelabu dengan salutan 125μm untuk kawasan pencemaran berat, tangki itu juga termasuk terminal pembumian luaran untuk menyambungkan kabel 95mm², memastikan kebolehpercayaan dan kebolehsuaian kepada keadaan operasi yang teruk.

2.2 Termometer

Transformer kuasa 3MVA-88/11kV IEC 60076 dilengkapi dengan dua termometer: termometer permukaan minyak jenis dail-dengan sesentuh boleh laras (biasanya ditetapkan untuk beroperasi pada 90 darjah ) dan sesentuh trip dinilai untuk 110V DC, 6A (termometer geganti tambahan pilihan sebagai penyampai terma jika perlu), dan (termometer geganti tambahan pilihan sebagai geganti terma jika diperlukan), dan pampasan suhu ambien, korelasi suhu beban, dan sesentuh perjalanan dipratetap pada 115 darjah dengan penarafan 110V DC, 6A yang sama.

2.3 Kotak Kawalan

Kotak kawalan pengubah pembumian ini ialah kepungan keluli tahan karat yang teguh dengan pintu yang boleh dibuka dan diselak. Di dalam, ia menempatkan blok terminal, komponen kawalan kecil (cth, geganti/instrumen), dan pendawaian berlabel; secara luaran, tanda "Exe-G2" dipaparkan pada konduit yang disambungkan, manakala kelenjar kabel beralun di bahagian bawah membolehkan kemasukan pendawaian yang kemas, menyokong kawalan operasi dan penghantaran isyarat unit.

2.4 Radiator bergalvani celup panas-boleh tanggal

Transformer kuasa 3MVA-88/11kV IEC 60076 dilengkapi dengan radiator bergalvani celup panas-panas yang boleh ditanggalkan: komponen-tahan kakisan, bersalut zink-ini disambungkan ke tangki kimpalan unit, berpasangan dengan sistem penyejukan ONAN} supaya dapat-dialih keluar haba secara efisien dan boleh diselenggarakan dengan cekap{8} sangat-sesuai dengan keadaan operasi pengubah yang keras dan pencemaran berat.

2.5 LV Sesendal

Sesendal porselin voltan rendah-untuk pengubah pembumian menampilkan penebat porselin berlapis yang kukuh. Ia lazimnya bebibir-dilekapkan pada tangki pengubah, dengan stud terminal bawahnya terus memanjang ke dalam atau dilemparkan dalam kotak penamat kabel yang terpasang sepenuhnya. Reka bentuk bersepadu ini menyediakan peralihan yang teguh, tertutup dan dilindungi daripada belitan pengubah kepada kabel kuasa luaran, memastikan titik sambungan-mesra dan boleh dipercayai dan penyelenggaraan.

2.6 Injap Pensampelan Minyak

Dihasilkan daripada loyang, ia menawarkan rintangan kakisan yang baik dan kebolehpercayaan pengedap, yang sejajar dengan medium operasi minyak pengubah. Sebagai bahagian penting dalam penyelenggaraan rutin dan pemantauan keadaan, injap ini membolehkan pengendali mengekstrak sampel minyak penebat dengan mudah: sampel ini kemudiannya diuji untuk penunjuk seperti prestasi penebat, kandungan air dan tahap kekotoran, membantu menilai kualiti minyak dan kesihatan operasi dalaman pengubah tepat pada masanya. Reka bentuknya yang padat dan tertutup bukan sahaja mengekalkan kekejangan sistem minyak tetapi juga membolehkan operasi yang cepat dan mudah.

03 Ujian

Ujian Penebat Pendawaian Tambahan mengesahkan integriti semua litar kawalan dan pemantauan sekunder (cth, untuk penunjuk suhu, penggera atau kawalan kipas) dengan menggunakan voltan DC, biasanya 500V atau 1000V, antara pendawaian yang digabungkan dan bumi. Rintangan penebat yang diukur, yang mesti melebihi ambang minimum yang ditetapkan (selalunya 1-5 MΩ), memastikan tiada kerosakan tanah yang berbahaya atau laluan kebocoran akibat lembapan yang boleh menjejaskan kebolehpercayaan sistem perlindungan dan pemantauan, dengan itu melindungi fungsi sampingan pengubah.

04 Tapak dan Ringkasan

Secara ringkasnya, pengubah pembumian berfungsi sebagai komponen penting dalam sistem kuasa moden, memastikan keselamatan, kestabilan dan kebolehpercayaan. Dengan menyediakan titik neutral yang ditakrifkan untuk pembumian, ia menguruskan arus kerosakan dengan berkesan, mengehadkan lebihan voltan, dan meningkatkan perlindungan kedua-dua peralatan dan kakitangan. Peranannya amat diperlukan dalam mengekalkan keseimbangan sistem dan mencegah kerosakan semasa keadaan tidak seimbang atau kerosakan. Memandangkan rangkaian kuasa terus berkembang, kepentingan penyelesaian pembumian-yang teguh dan direka bentuk dengan baik kekal penting untuk infrastruktur elektrik yang mampan dan selamat.
