Transformer Isi Minyak 300 kVA-13.2/0.48 kV|Guyana 2024

01 Am

1.1 Latar Belakang Projek

Pengubah yang dipasang pada pad 300 kVA telah dihantar ke Amerika Selatan pada tahun 2024. Kuasa undian pengubah ialah 300 kVA dengan penyejukan ONAN. Voltan utama ialah 13.2GrdY/7.62kV dengan ±2*2.5% julat tapping (NLTC), voltan sekunder ialah 0.48/0.277kV, mereka membentuk kumpulan vektor YNyn0, dan ia adalah suapan gelung dan pengubah hadapan mati. Transformer yang dipasang pada pad adalah padat dan mempunyai jejak yang kecil, menjadikannya sangat sesuai untuk digunakan di kawasan bandar dan tempat yang mempunyai ruang terhad. Transformer yang dipasang pada pad menyepadukan pengubah,-alat suis voltan tinggi,{14}}peralatan pengedaran voltan rendah dan peralatan tambahan dalam satu kotak, mengelakkan masalah susun atur peralatan pencawang tradisional yang berselerak. Selesaikan pemasangan dan pentauliahan keseluruhan peralatan di kilang dan hanya perlu menyambungkan kabel voltan{16}tinggi dan rendah{17}ke tapak untuk beroperasi, sekali gus memendekkan tempoh pembinaan. Kelebihan reka bentuk pengubah kotak Amerika terutamanya ditunjukkan dalam reka bentuk struktur padat, keselamatan yang tinggi, kos penyelenggaraan yang rendah dan pengembangan yang fleksibel. Ciri-ciri ini menjadikannya sangat sesuai untuk aplikasi dalam pengagihan kuasa bandar, kompleks komersial, kuasa angin, fotovoltaik dan senario lain yang memerlukan ruang yang tinggi, kebolehpercayaan dan kecekapan.

Transformer terpasang pad 300 KVA kami direka dengan teknologi canggih dan menggunakan bahan dan komponen berkualiti tinggi yang menghasilkan kualiti yang boleh dipercayai dan masa operasi yang panjang.

1.2 Spesifikasi Teknikal

Jenis spesifikasi pengubah 300 KVA dan helaian data

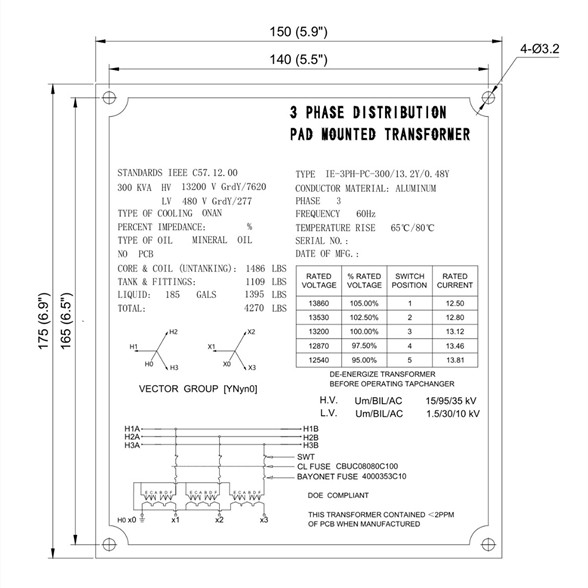

1.3 Lukisan

Lukisan rajah dan saiz transformer yang dipasang pad 300 KVA.

02 Pembuatan

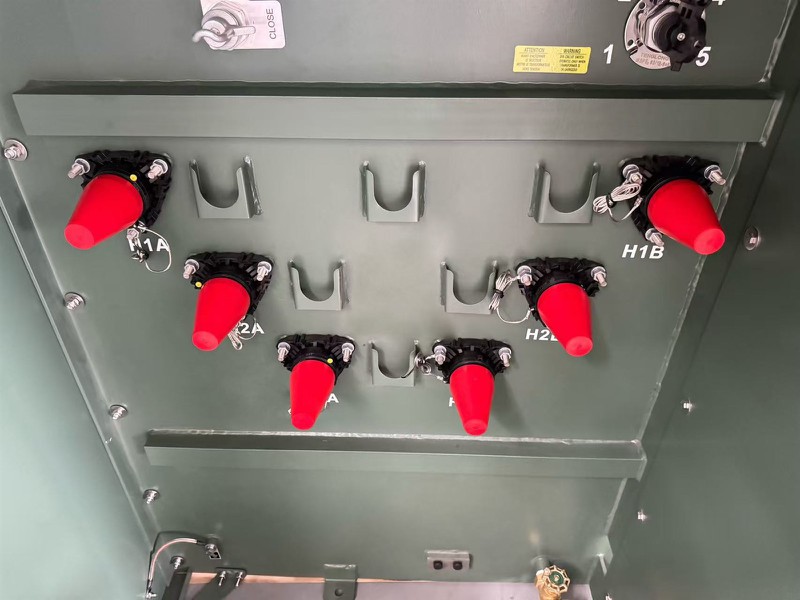

2.1 Sesendal HV

Radas hadapan mati untuk transformer meningkatkan keselamatan (mengurangkan-pendedahan voltan tinggi/risiko kilat arka) dan mendayakan saiz kabinet yang lebih kecil melalui kelegaan sesendal yang dikurangkan. Kurang biasa dalam transformer padmount hari ini, sesendal hadapan hidup kadangkala digunakan untuk sambungan utama HV. Antara muka hadapan mati (kebanyakannya 200A pemecah beban; 600/900A bukan-pilihan pemecah beban) jarang digunakan untuk penamatan kedua LV kerana menyokong hanya satu kabel bagi setiap penyambung siku (tidak serasi dengan berbilang-kabel bagi persediaan setiap fasa).

2.2 Sokongan sesendal LV

Apabila penyodok voltan rendah-mempunyai lebih banyak lubang pelekap, ia biasanya tumbuh lebih panjang. Jika penyodok anda mempunyai berbilang lubang (dan oleh itu disambungkan kepada beberapa kabel), menambah-penyokong sesendal voltan rendah menjadi langkah yang perlu. Sokongan semak juga merupakan pertimbangan yang bijak jika anda bekerja dengan sambungan spade.

Sesendal yang tidak disokong boleh tegang oleh berat terlalu banyak kabel berat yang dipasang padanya. Berat berlebihan ini boleh memampatkan bahagian bawah gasket sesendal (yang terletak pada dinding tangki pengubah). Lama kelamaan, pemampatan ini boleh menyebabkan kebocoran minyak transformer yang bermula dari bahagian atas gasket.

2.3 Tangki

Penukar paip pengubah berfungsi dengan memilih tetapan yang sejajar dengan voltan masuk sebenar-ini memastikan voltan keluaran beban sepadan dengan nilai plat nama terkadar pengubah.

Jika voltan masuk terlalu rendah: Putar penukar paip kabinet HV ke tetapan yang lebih rendah. Ini memutuskan sambungan bahagian kecil belitan primer (mengurangkan kiraan gilirannya, manakala bahagian kedua kekal tidak berubah). Nisbah pusingan yang dilaraskan meningkatkan-voltan sisi kedua, membetulkan isu input rendah.

2.4 Perhimpunan Akhir

Ini ialah palam-masuk, fius pengehad semasa-yang dipasang pada sisi voltan tinggi-pengubah. Ia berfungsi sebagaiperlindungan sandaranterhadap kerosakan sisi dalaman atau sekunder-. Ciri-ciri utamanya termasuk agaya bayonet-.reka bentuk untuk penggantian manual yang selamat,gangguan arus pantasuntuk mengehadkan tenaga kerosakan, dan apenunjuk visual(seperti pin penyerang) untuk menunjukkan operasi dengan jelas. Fius diselaraskan dengan penarafan pengubah untuk memastikan tersandung terpilih, menyediakan penyelesaian perlindungan luar yang mudah dan boleh dipercayai.

2.5 Perhimpunan Akhir

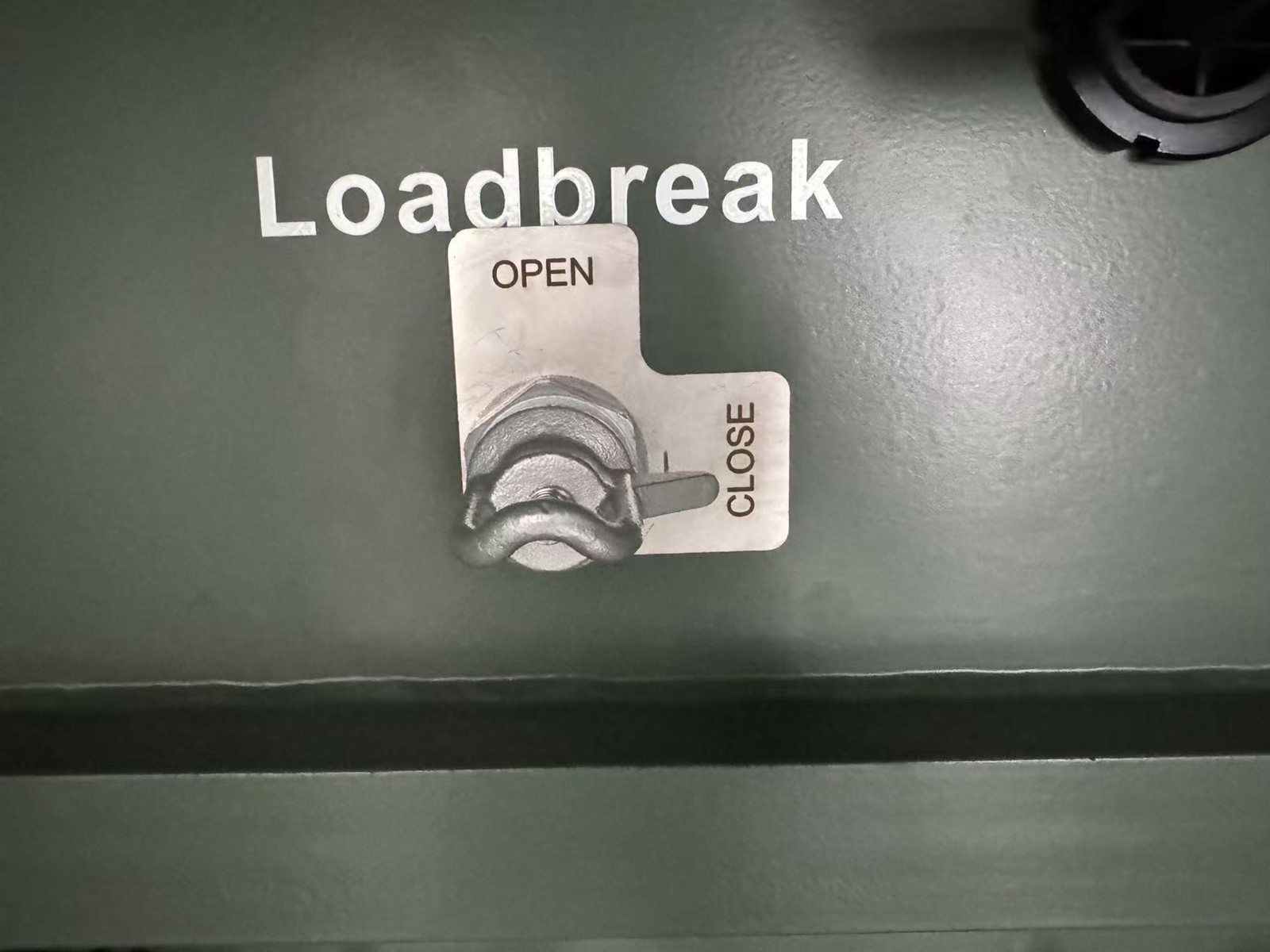

Suis pemecah beban ialah peranti pensuisan bertebat tiga-kutub SF6-yang dipasang pada bahagian voltan tinggi, direka bentuk untuk membuat dan memutuskan arus beban dengan selamat. Ciri-ciri utamanya termasuknampak putus sambunganuntuk pengasingan,binaan hadapan-matiuntuk keselamatan pengendali, anpemegang putar luaranuntuk operasi manual, dan bersepaduarka-keupayaan pelindapkejutan(biasanya menggunakan gas atau vakum SF6). Suis ini membolehkan pembahagian selamat, pentenagaan/penyah{2}}transformer dan pengasingan kerosakan tanpa memerlukan pengalihan kabel siku, meningkatkan fleksibiliti sistem dan keselamatan penyelenggaraan.

03 Ujian

04 Pembungkusan dan Penghantaran

05 Tapak dan Ringkasan

Transformer Dipasang Pad Tiga Fasa, dengan prestasi cemerlang, reka bentuk yang selamat dan operasi yang stabil, adalah pilihan ideal untuk pengagihan kuasa. Sama ada dalam aplikasi infrastruktur komersil, perindustrian atau awam, ia memenuhi keperluan yang pelbagai dengan pasti, memberikan pengguna penyelesaian kuasa yang cekap,-penjimatan tenaga dan kos-berkesan. Pilih Transformer Dipasang Pad Tiga Fasa untuk memastikan kuasa yang selamat dan boleh dipercayai untuk projek anda dan untuk menyumbang momentum yang kuat ke arah pembangunan mampan pada masa hadapan.
