Pengubah Pelekap Pad 500kVA-14.4/0.208 kV|Amerika Syarikat 2025

01 Am

1.1 Latar Belakang Projek

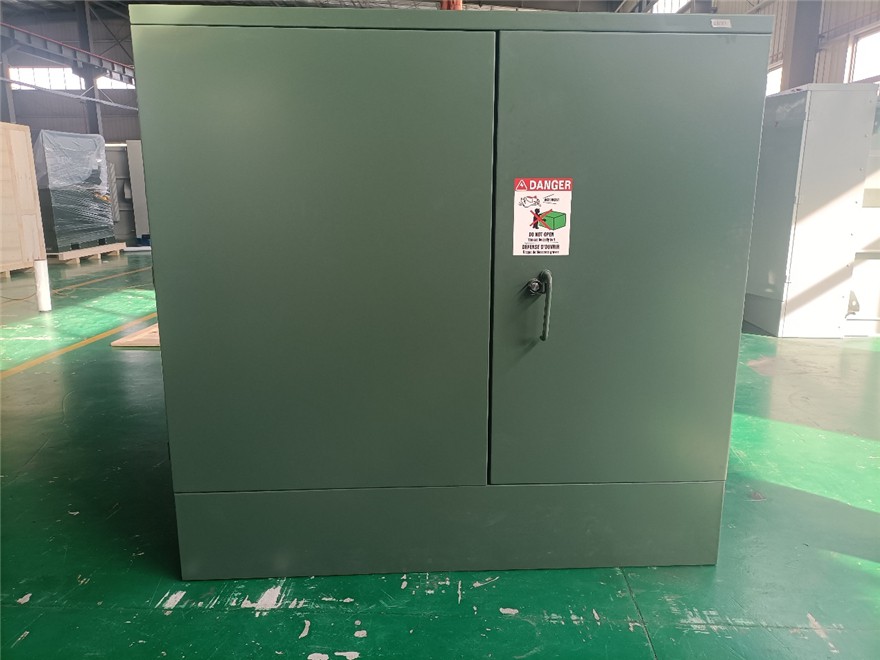

500 kVA pengubah yang dipasang pada pad tiga fasa telah dihantar ke Amerika pada tahun 2025. Kuasa undian pengubah ialah 500 kVA dengan penyejukan ONAN. Voltan primer ialah 14.4D kV, voltan sekunder ialah 0.208Y/0.12 kV dengan julat tapping ±2*2.5% (NLTC), mereka membentuk kumpulan vektor Dyn1.

Transformer Dipasang Pad Tiga Fasa ialah peralatan pengedaran elektrik yang kritikal yang digunakan secara meluas di kawasan bandar dan perindustrian, direka untuk menukar-elektrik voltan tinggi kepada kuasa voltan-rendah untuk kegunaan pengguna dengan cekap. Bahagian luarnya diperbuat daripada-bahan logam tahan cuaca, menawarkan perlindungan terhadap air, habuk dan kakisan, memastikan operasi-panjang yang stabil. Struktur dalaman direka-dengan baik, menggunakan-bahan kebolehtelapan tinggi untuk teras dan menggunakan teknik penggulungan ketepatan untuk belitan, yang menjamin prestasi elektrik dan kekuatan mekanikal.

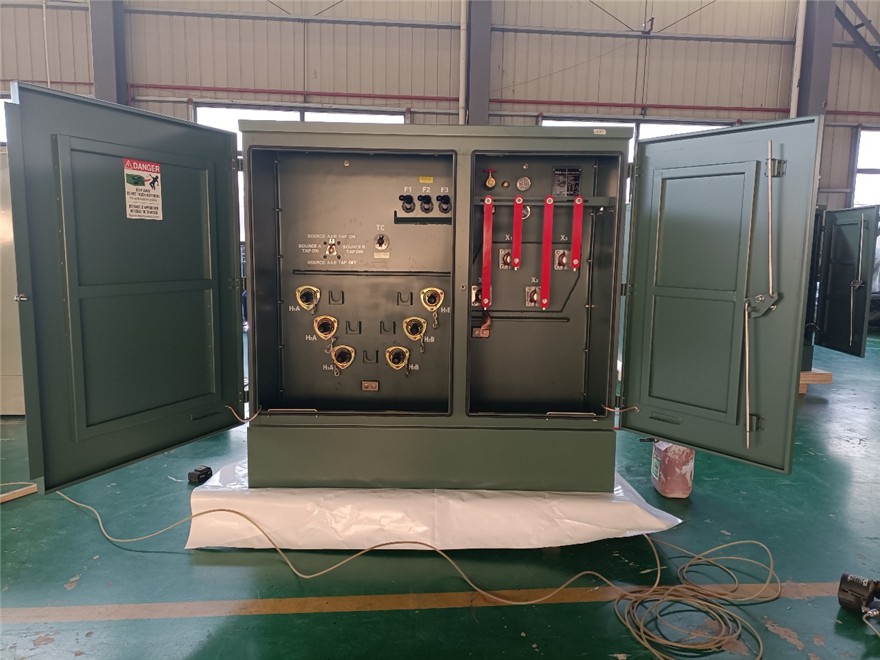

Transformer yang dipasang pada pad dilengkapi dengan aksesori penting, seperti penyambung bayonet dan pautan pengasingan untuk sambungan pantas dan penyelenggaraan yang selamat; suis pemutus beban yang membenarkan gangguan litar selamat di bawah beban; termometer minyak teratas dan tolok paras minyak yang memantau suhu dan paras minyak dalaman dalam masa nyata-untuk memastikan operasi yang selamat; dan tolok tekanan vakum yang menjejaki keadaan vakum minyak penebat untuk mengelakkan pencemaran udara yang boleh menjejaskan prestasi penebat. Melalui aplikasi berkesan aksesori ini, Transformer Dipasang Pad Tiga Fasa bukan sahaja meningkatkan kecekapan dan keselamatan sistem pengagihan kuasa tetapi juga menyediakan kemudahan untuk kakitangan penyelenggaraan, memastikan kestabilan dan kebolehpercayaan bekalan kuasa.

1.2 Spesifikasi Teknikal

Jenis spesifikasi transformer yang dipasang pada pad 500 kVA dan helaian data

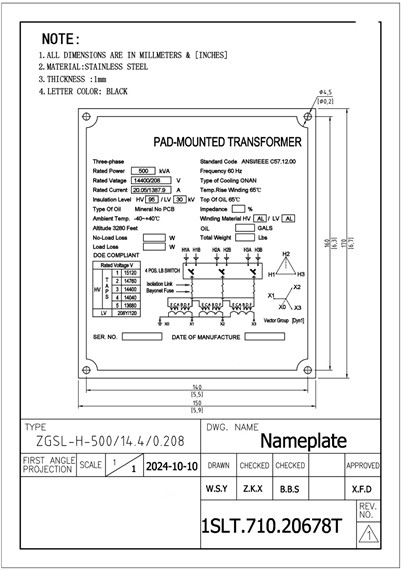

1.3 Lukisan

Lukisan rajah transformer dipasang pad 500 kVA dan saiz.

02 Pembuatan

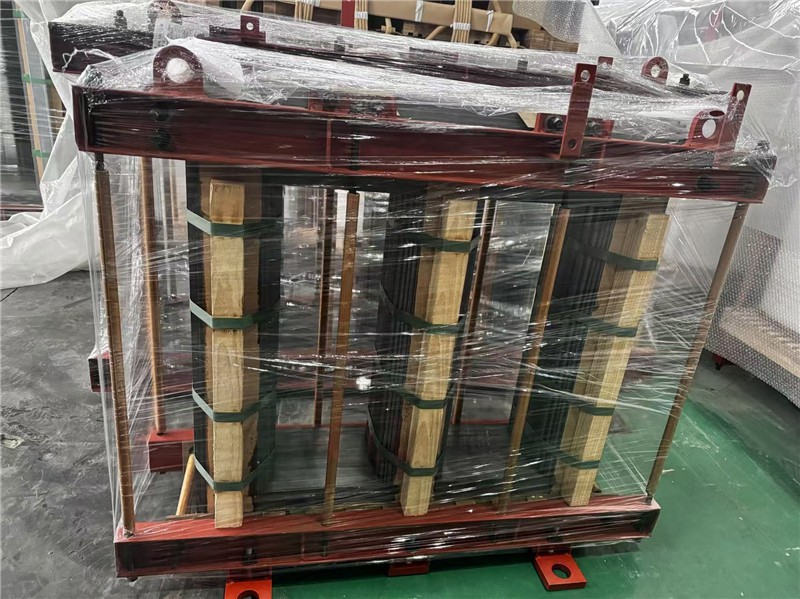

2.1 Teras

Terdiri daripada tiga lajur teras menegak-setiap sejajar dengan fluks magnet satu fasa-tiga-fasa tiga-teras anggota membentuk litar magnet yang sangat cekap. Reka bentuk struktur ini mengehadkan gandingan magnetik dan gangguan antara fasa ke tahap minimum, dengan itu meningkatkan prestasi elektrik dan mengurangkan potensi bunyi elektrik dan turun naik grid dengan cekap.

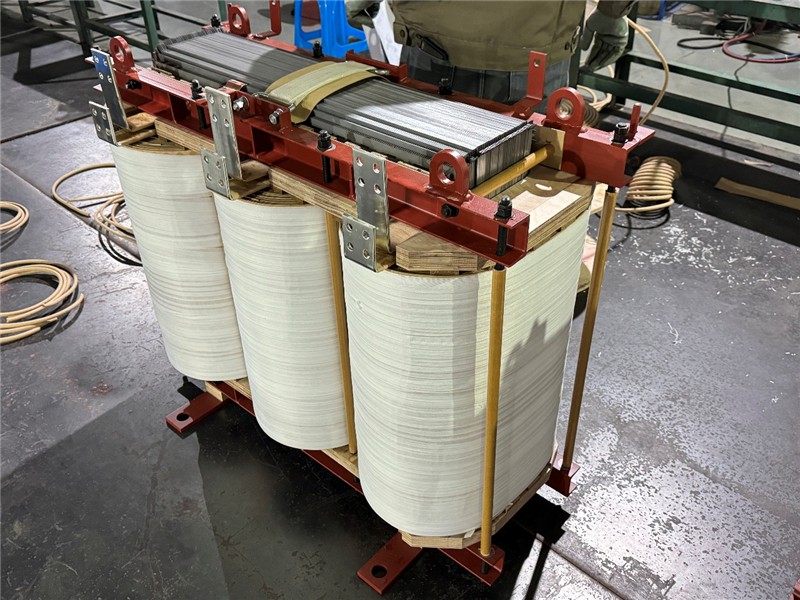

2.2 Penggulungan

Tujuan teras pengubah terletak pada menukar voltan ulang-alik masuk kepada tahap keluaran yang diselaraskan melalui belitannya. Transformasi voltan ini dimungkinkan dengan mengubah suai nisbah lilitan-hubungan berkadar antara bilangan belitan dalam-gegelung voltan tinggi dan dalam gegelung voltan-rendah. Untuk memaksimumkan keberkesanan penukaran tenaga, pereka bentuk mesti menentukur nisbah ini secara strategik untuk kedua-dua belitan voltan tinggi dan rendah, dengan mengambil kira spesifikasi operasi pengubah serta parameter voltan input dan output.

2.3 Tangki

Difabrikasi daripada keluli lembut, tangki itu memberikan rintangan kakisan yang teguh dan keanjalan mekanikal, dengan selongsong luarnya dibentuk melalui proses kimpalan untuk menjamin pengedap hermetik dan kekukuhan struktur. Reka bentuknya menggabungkan prinsip perolakan terma untuk memudahkan peredaran minyak, dengan itu meningkatkan prestasi pelesapan haba, manakala pematuhan kepada piawaian keselamatan yang berkaitan dipastikan melalui penunjuk aras minyak bersepadu dan mekanisme pengesanan kebocoran-yang membolehkan pemantauan berterusan paras minyak dan pengecaman segera kebocoran.

2.4 Perhimpunan Akhir

Pemasangan Asas: Letakkan tangki minyak pada permukaan yang rata dan pasangkan struktur sokongan. Pemasangan Teras dan Belitan: Pasangkan teras pengubah dan belitan pada tempatnya, memastikan pengancing selamat. Pengedap dan Pengisian Tangki Minyak: Tutup tangki minyak dengan betul sebelum mengisinya dengan minyak pengubah, memastikan paras minyak dalam julat standard yang ditentukan. Sambungan Elektrik: Sambungkan kabel voltan-tinggi dan{4}}rendah, dan pasangkan komponen pelindung dengan sewajarnya.

03 Ujian

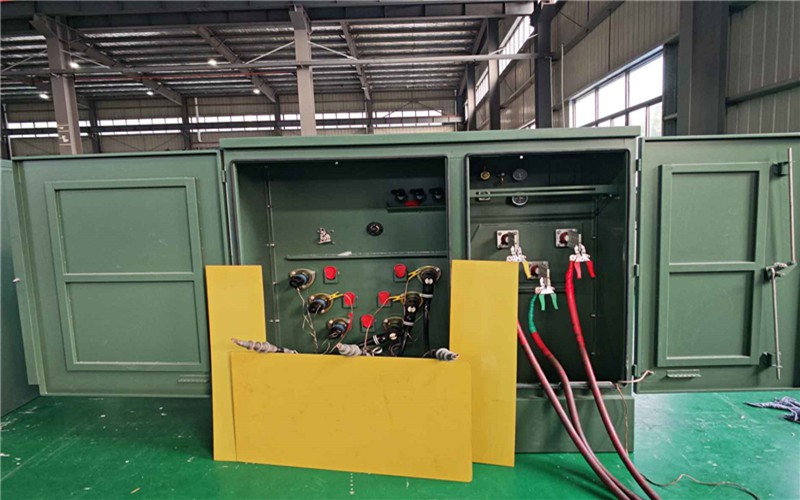

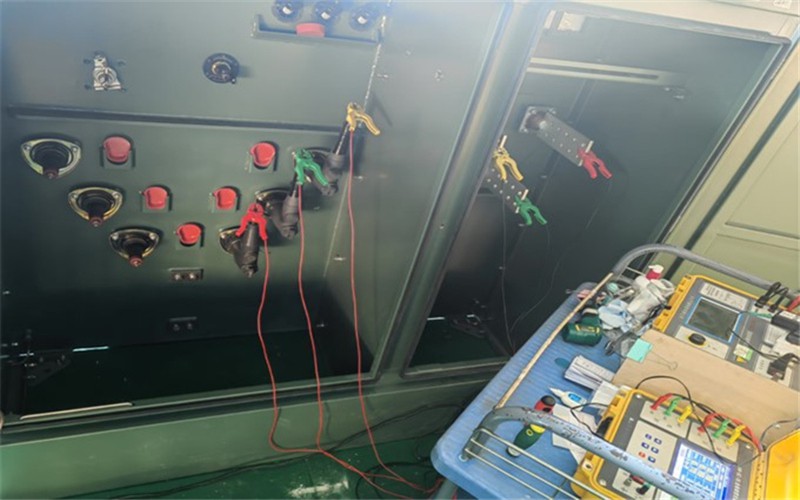

Tiga-pad fasa-transformer yang dipasang menjalani satu set komprehensif ujian ketat untuk mengesahkan prestasi, keselamatan dan kebolehpercayaan sebelum penggunaan, termasuk ujian rintangan penebat untuk mengesahkan integriti sistem pengasingan elektrik, ujian nisbah lilitan dan kekutuban untuk memastikan perubahan voltan yang tepat bagi setiap spesifikasi reka bentuk, ujian-pendek dan litar untuk menilai rintangan elektrik yang tahan terhadap kehilangan struktur semula. tiada-ukuran kehilangan beban untuk mengesahkan pematuhan kecekapan tenaga, ujian kekuatan dielektrik minyak untuk menilai keupayaan bendalir penebat untuk menahan tekanan elektrik, dan ujian tekanan dan kebocoran untuk menjamin pengedap hermetik tangki-semuanya dijalankan mengikut piawaian industri seperti IEEE C57.12.20 untuk memastikan unit{beroperasi dengan selamat} dan berkesan di luar rumah.

04 Pembungkusan dan Penghantaran

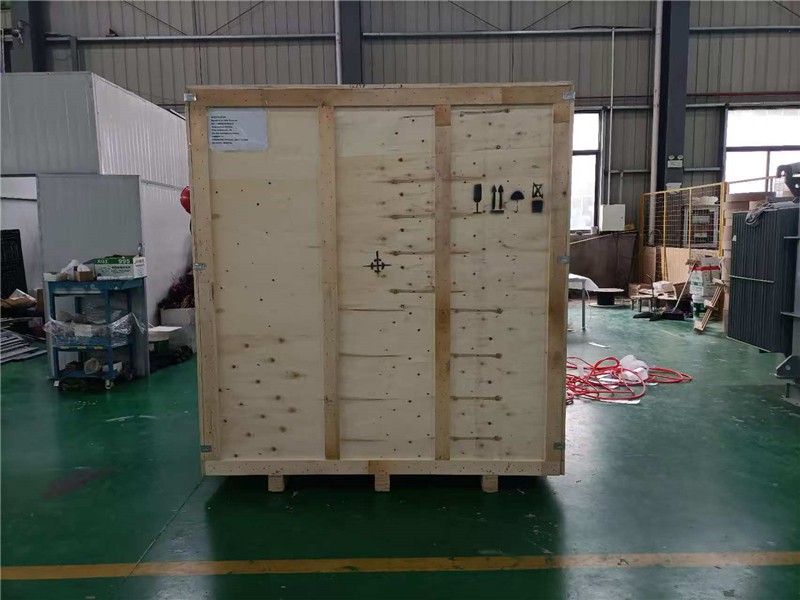

4.1 Pembungkusan

Tiga-pad fasa-transformer dipasang dengan selamat untuk transit: dibalut dengan lembapan-filem kalis air dan dilapisi dengan-bahan penyerap kejutan, unit diikat dalam-keluli tugas berat atau peti kayu bertetulang dengan pendakap dalaman dan kor pengangkat, penyahgaraman memastikan perlindungan terhadap kerosakan dan penyahihan bahan, penyahihan bahan lembap semasa penghantaran.

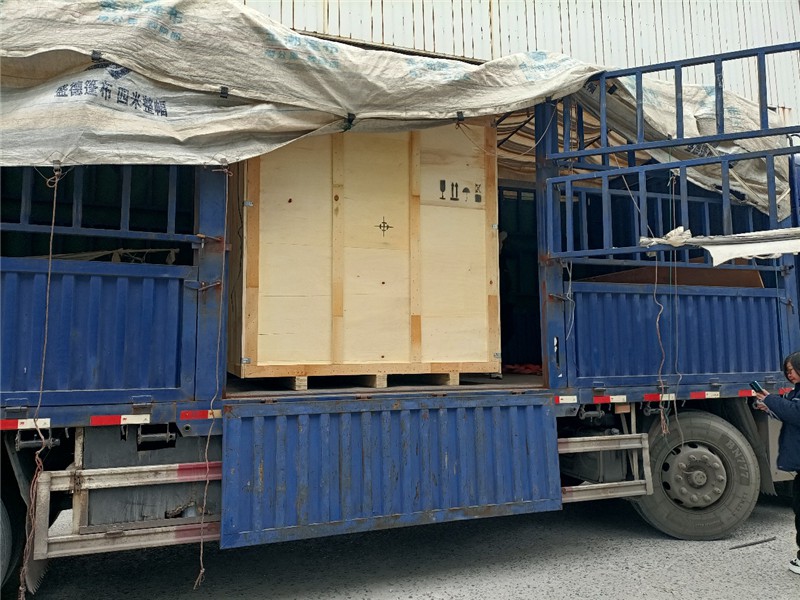

4.2 Penghantaran

Tiga-pad fasa-transformer diangkut melalui laut dalam-tugas berat, cuaca-peti bertutup-dilindungi dengan pendakap dalaman, angkat angkat dan halangan lembapan-untuk menahan keadaan maritim, mengelakkan peralihan atau kerosakan dan mematuhi peraturan perkapalan antarabangsa.

05 Tapak dan Ringkasan

Kesimpulannya, pengubah yang dipasang tiga-pad fasa-adalah komponen penting untuk pengagihan kuasa yang cekap dan boleh dipercayai. Dengan reka bentuk yang teguh, pengurusan haba yang sangat baik, dan sifat penebat yang unggul, pengubah ini direka bentuk untuk memenuhi permintaan sistem elektrik moden sambil memastikan keselamatan dan jangka hayat. Sama ada anda ingin meningkatkan infrastruktur anda atau menaik taraf sistem sedia ada, tiga-pad fasa-transformer kami yang dipasang menawarkan penyelesaian yang sempurna untuk menggerakkan operasi anda dengan lancar. Percaya pada kepakaran dan komitmen kami terhadap kualiti untuk menyampaikan produk yang bukan sahaja memenuhi jangkaan anda tetapi juga menyumbang kepada masa depan tenaga yang mampan. Terima kasih kerana mempertimbangkan penyelesaian kami; kami berharap dapat menyokong keperluan pengagihan kuasa anda.
