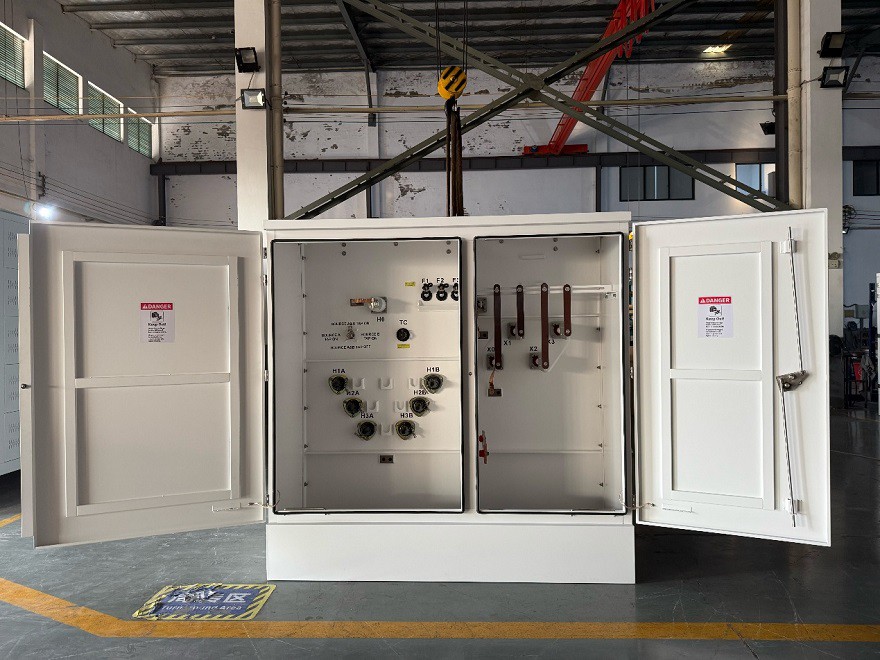

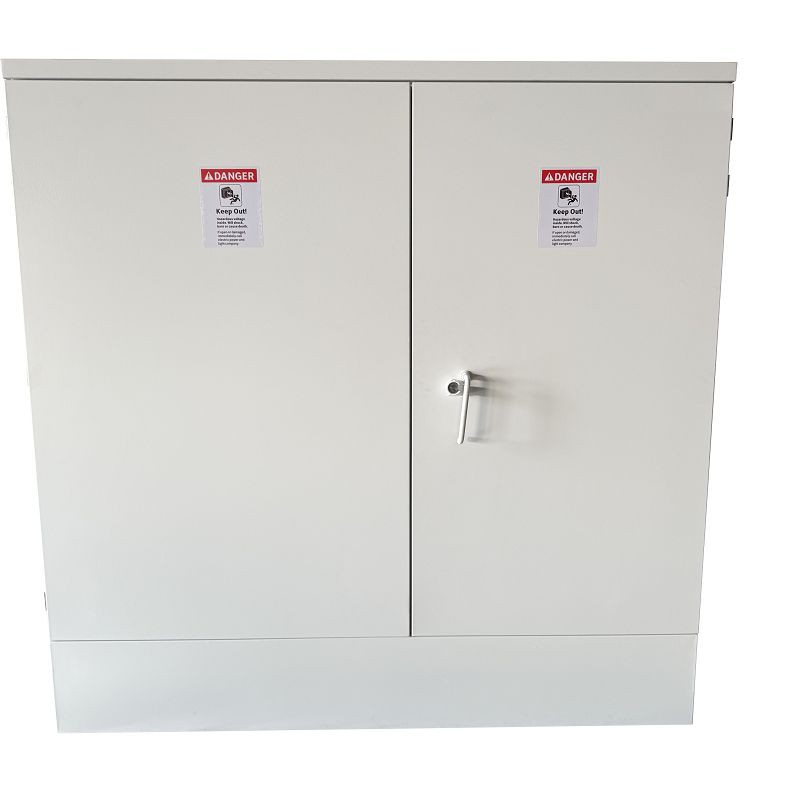

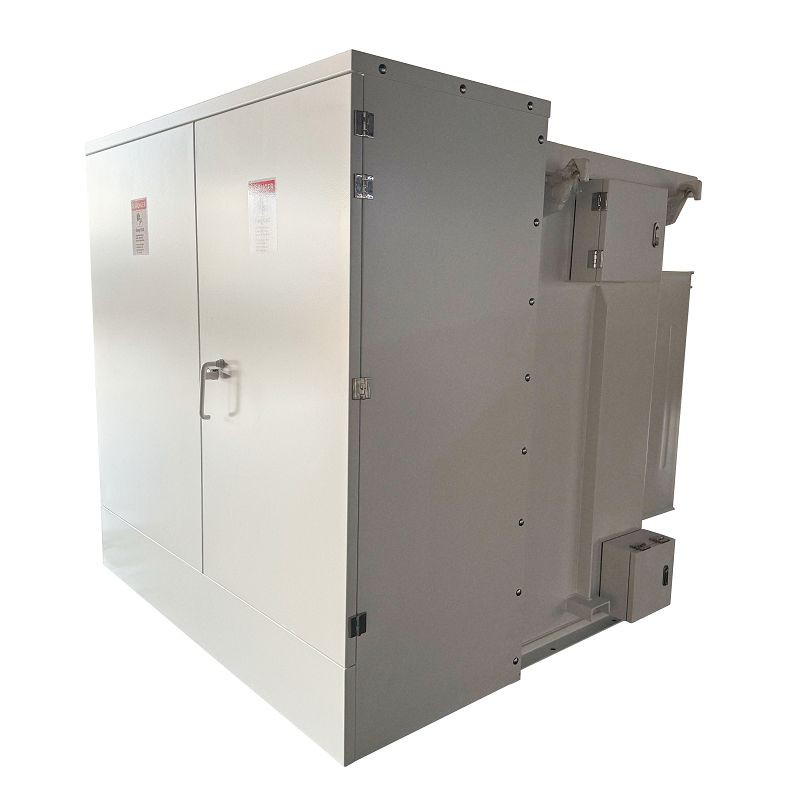

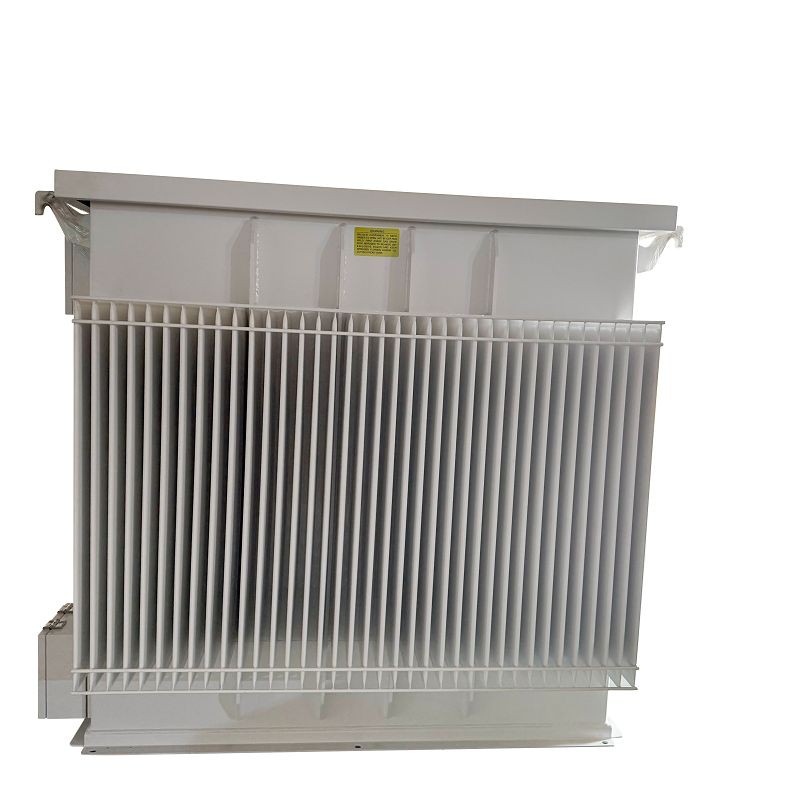

2000 KVA Pusat Tenaga Pad Dipasang Transformer-24.9/0.48 KV|Amerika Syarikat 2025

01 Am

1.1 Penerangan Projek

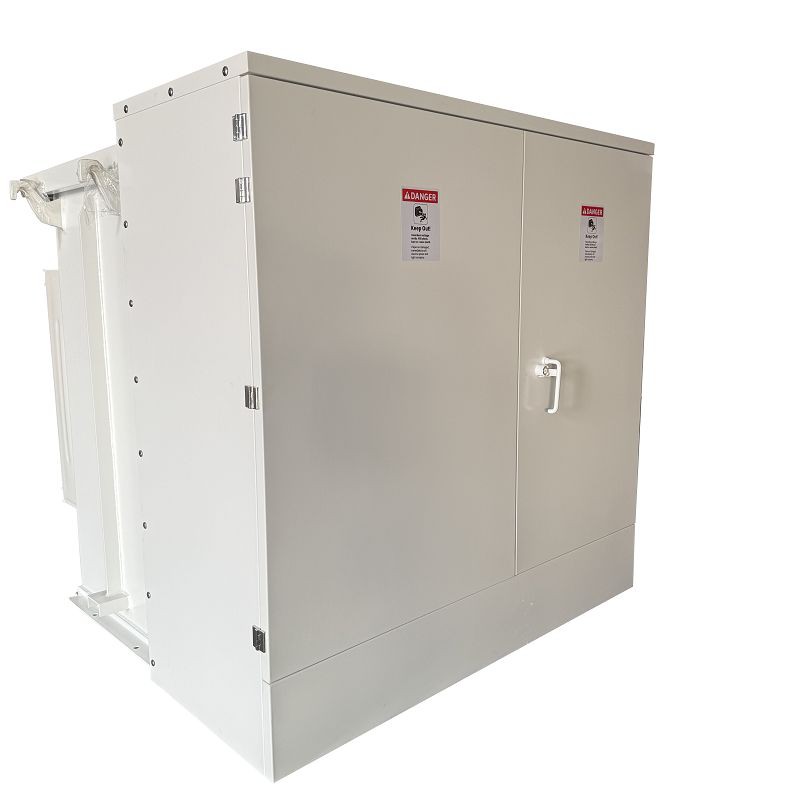

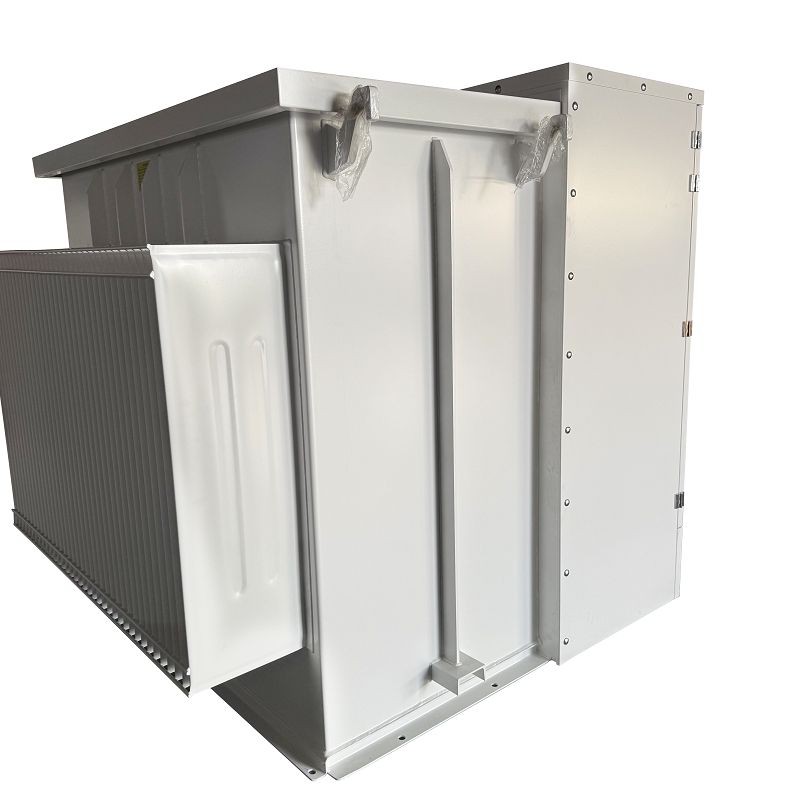

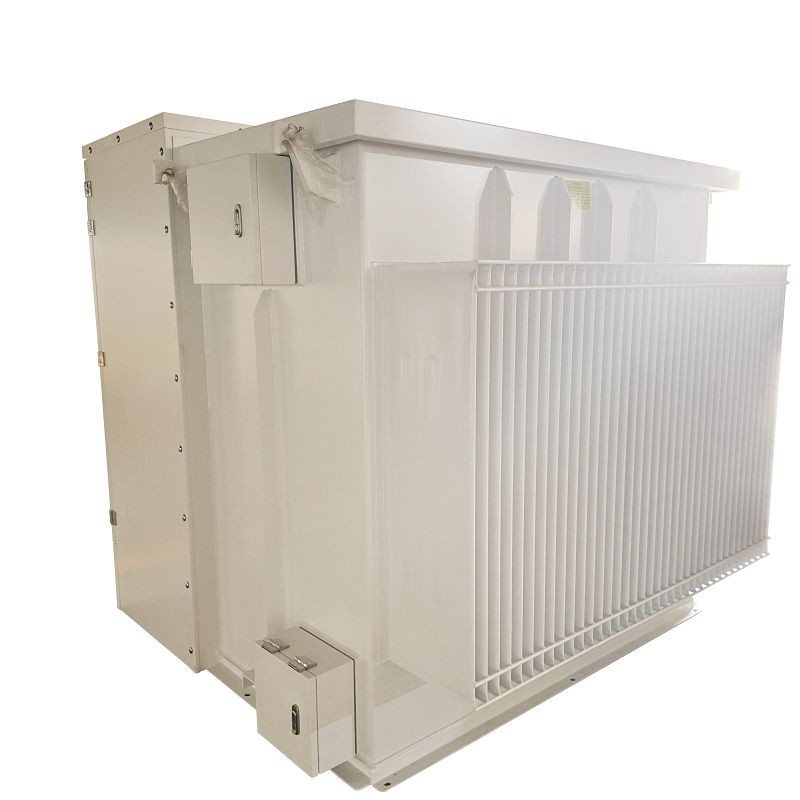

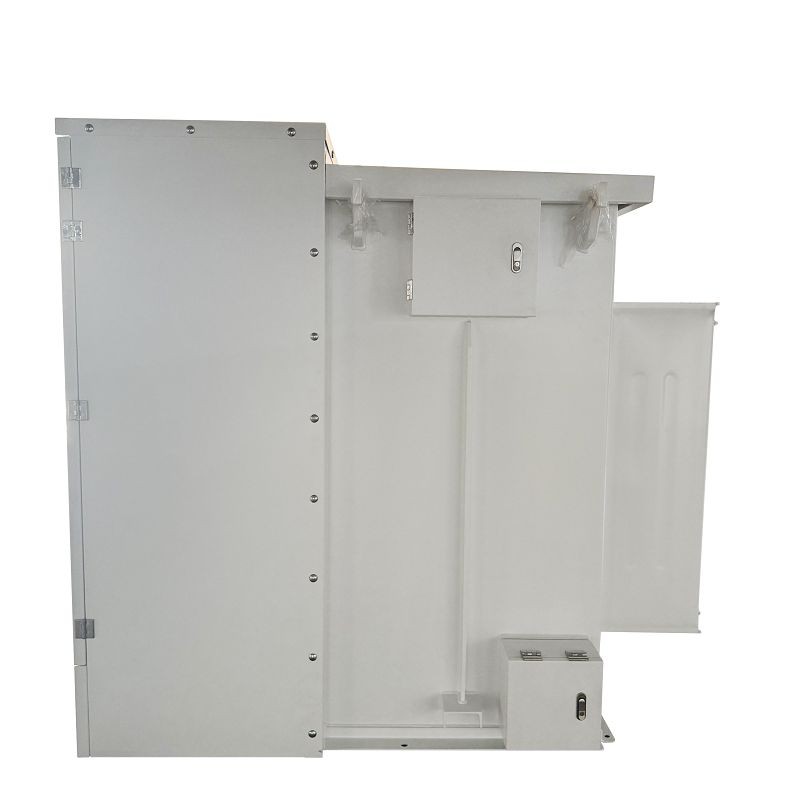

2000 kVA tiga fasa yang dipasang pengubah telah dihantar ke Amerika Syarikat pada tahun 2025. Kuasa undian pengubah ialah 2000 kVA dengan penyejukan KNAN. Voltan tinggi ialah 24.9GrdY/14.376 kV dengan ±2*2.5% julat tapping (NLTC), voltan rendah ialah 0.48Y/0.277 kV, mereka membentuk kumpulan vektor YNyn0.

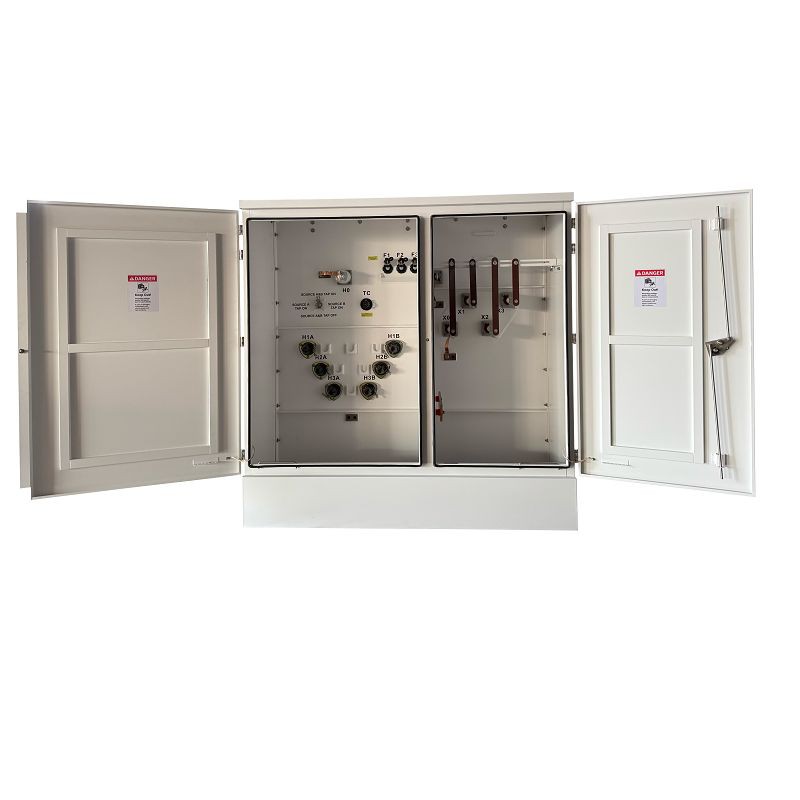

Transformer yang dipasang pada pad SCOTECH direka bentuk untuk memberikan kebolehpercayaan, kecekapan dan keselamatan yang unggul untuk rangkaian pengedaran voltan-sederhana. Dilengkapi dengan reka bentuk teras anggota 3-fasa 5-, ia memastikan kebocoran magnet yang minimum dan peraturan voltan yang stabil walaupun di bawah beban turun naik, sambil memenuhi piawaian kecekapan DOE yang ketat untuk mengurangkan kehilangan tenaga dan kos operasi. Dipenuhi dengan cecair ester semula jadi FR3, unit ini menawarkan keselamatan kebakaran yang luar biasa, kebolehbiodegradan dan hayat perkhidmatan yang dilanjutkan berbanding minyak mineral konvensional, menjadikannya sesuai untuk pemasangan yang sensitif terhadap alam sekitar dan{10}}berisiko tinggi. Penangkap lonjakan bersepadu memberikan perlindungan yang teguh terhadap voltan lampau sementara, melindungi komponen dalaman daripada kilat dan gangguan grid. Kabinet meter yang dipasang di sisi{12}}membolehkan pemantauan, penyelenggaraan dan bacaan meter yang mudah di tapak tanpa mengganggu bekalan kuasa, dan kemasan putih bersalut serbuk RAL 9003 memastikan rintangan kakisan dan ketahanan yang sangat baik dalam keadaan luar yang keras. Pengubah ini ialah penyelesaian teknikal yang canggih untuk pengagihan kuasa yang boleh dipercayai.

1.2 Spesifikasi Teknikal

Jenis spesifikasi transformer terpasang pad 2000 kVA dan helaian data

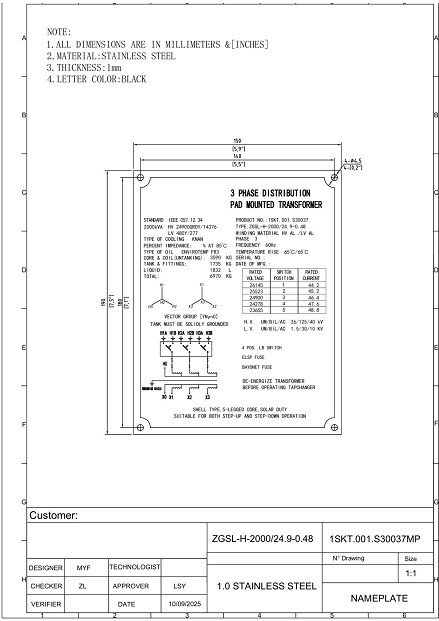

1.3 Lukisan

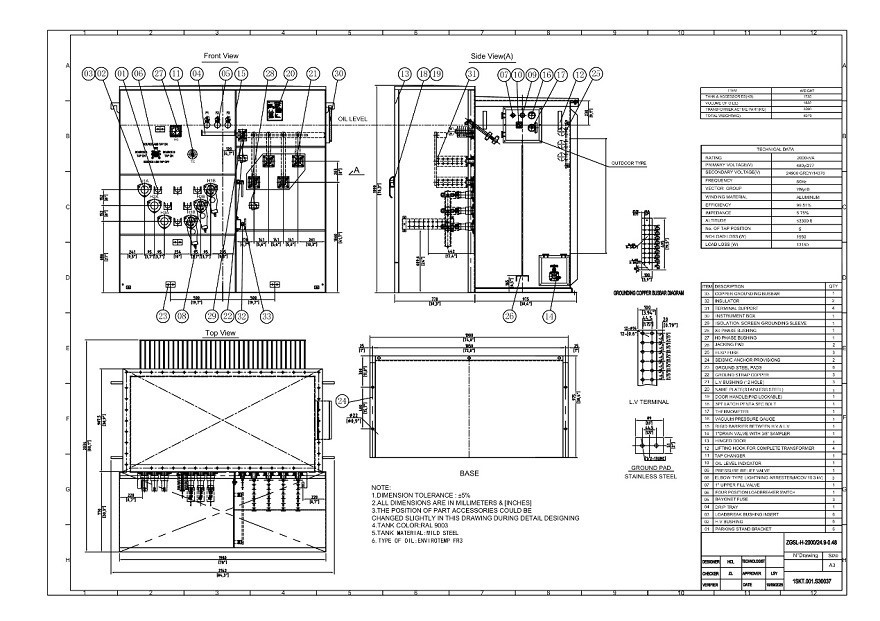

Lukisan rajah transformer dipasang pad 2000 kVA dan saiz.

02 Pembuatan

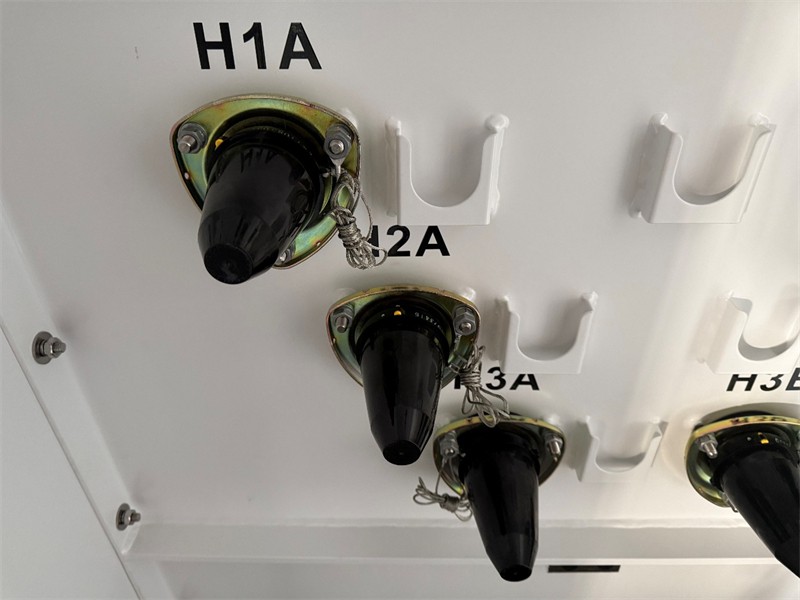

2.1 Sesendal HV

Sisipan sesendal kelas 15/25/35kV 200A Chardon berfungsi sebagai sesendal HV untuk transformer yang dipasang pada pad, direka bentuk untuk mengawan dengan siku pemecah beban dan dipasang pada telaga sesendal patuh ANSI/IEEE 386-untuk pemasangan dan penggantian yang cekap pada-tapak. Ia memerlukan pembersihan, sapuan seragam gris silikon yang disediakan, mengetatkan mengikut arah jam kepada 150-180lb-in tork, dan sambungan wayar tanah kuprum #14, dengan pemasangan dan penyelenggaraan dilakukan oleh kakitangan yang berkelayakan pada sistem dinyahtenaga menggunakan peralatan pelindung yang betul.

2.2 Suis Pemutus Beban Empat Kedudukan

Empat-suis pemecah beban kedudukan untuk transformer dipasang pad (model FYN33-24-315) mempunyai voltan terkadar 12kV (24kV) dan arus terkadar 315A, dengan spesifikasi utama termasuk voltan tahan AC 65kV/1min (79kV/1min untuk voltan patah/24kV) arus haba jangka pendek, arus stabil dinamik 63kA, dan hayat mekanikal melebihi 3000 operasi. Ia mempunyai patah pengasingan 145kV, dipasang di dalam tangki pengubah (ketebalan dinding tangki 6-8mm) dengan 4 nat penetap M10, dan dilengkapi dengan 4 pin had luaran (diameter 8mm, ketinggian 16mm) untuk operasi pemecah beban yang boleh dipercayai.

2.3 Bar Kuprum Pembumian

Bar kuprum pembumian yang dipasang pada bahagian-voltan rendah pengubah yang dipasang pad ialah komponen kuprum kekonduksian-tinggi, disambungkan dengan kukuh kepada sistem pembumian pengubah. Ia menyediakan laluan yang boleh dipercayai untuk arus kerosakan, mengalihkan arus abnormal ke tanah dengan berkesan untuk melindungi pengubah dan peralatan yang berkaitan daripada kerosakan, sambil menjaga keselamatan kakitangan semasa operasi.

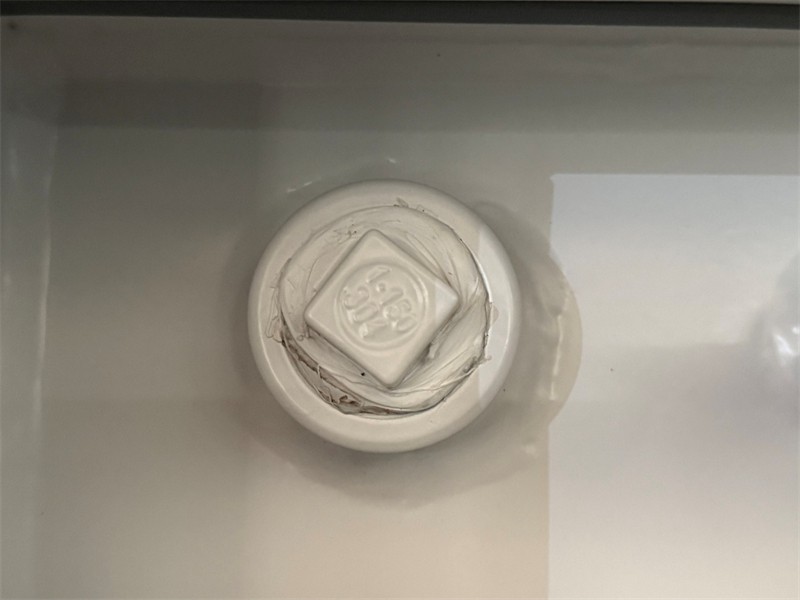

2.4 1'' injap isi atas

Injap isi atas 1'' untuk transformer yang dipasang pada pad ialah komponen-yang atas yang direka untuk mengisi dan menambah minyak pengubah. Ia menggunakan saiz sambungan 1'', memastikan pengedap yang ketat untuk mengelakkan kebocoran minyak, membolehkan penambahan minyak yang mudah dan cekap semasa pemasangan atau penyelenggaraan, dan serasi dengan konfigurasi tangki pengubah dipasang pad standard untuk prestasi yang boleh dipercayai.

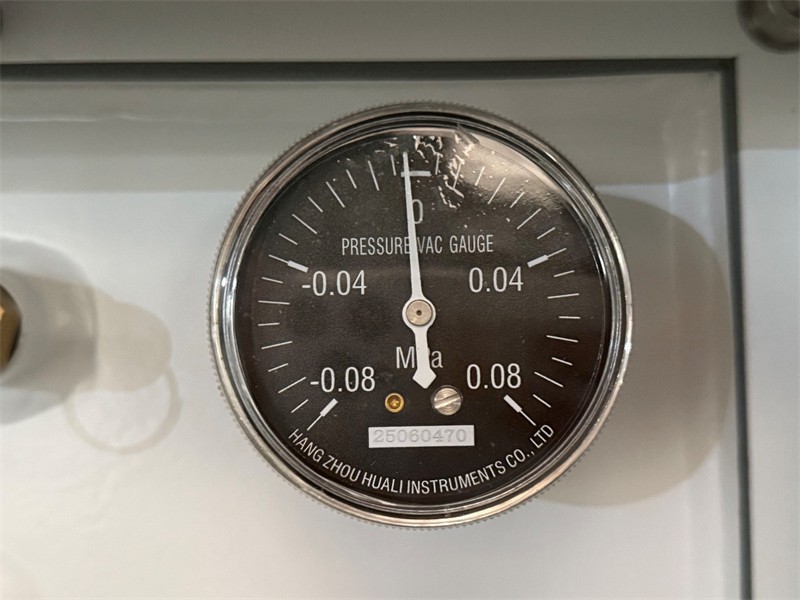

2.5 Tolok Tekanan Vakum

Tolok tekanan vakum YZ-70 untuk pengubah yang dipasang pada pad ialah instrumen khusus untuk memantau operasi pengubah dengan mencerminkan perubahan tekanan yang disebabkan oleh variasi suhu. Ia menawarkan julat pengukur pilihan (-0.04~0.04MPa atau -0.08~0.08MPa), ketepatan ±2.5%, beroperasi dalam suhu -40 darjah ~80 darjah dan Kelembapan kurang daripada atau sama dengan 80%, mempunyai dail Φ70 dan M27×2 pemasangan skru pemasangan boleh laras (memerlukan pemasangan skru pengukur yang boleh laras, memerlukan pemasangan skru laras menegak, 3/4 daripada had julat, dan memerlukan pemeriksaan berkala 6 bulan dengan mengeluarkan span prapemasangan.

03 Ujian

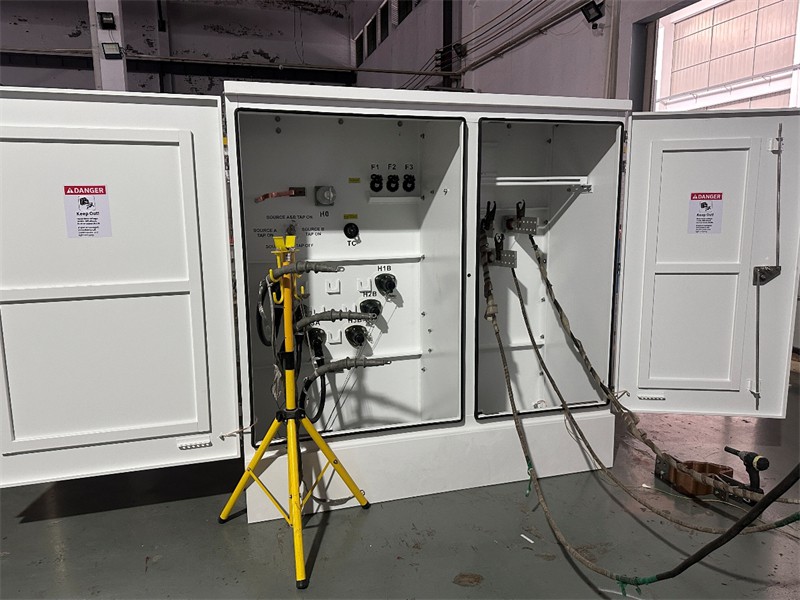

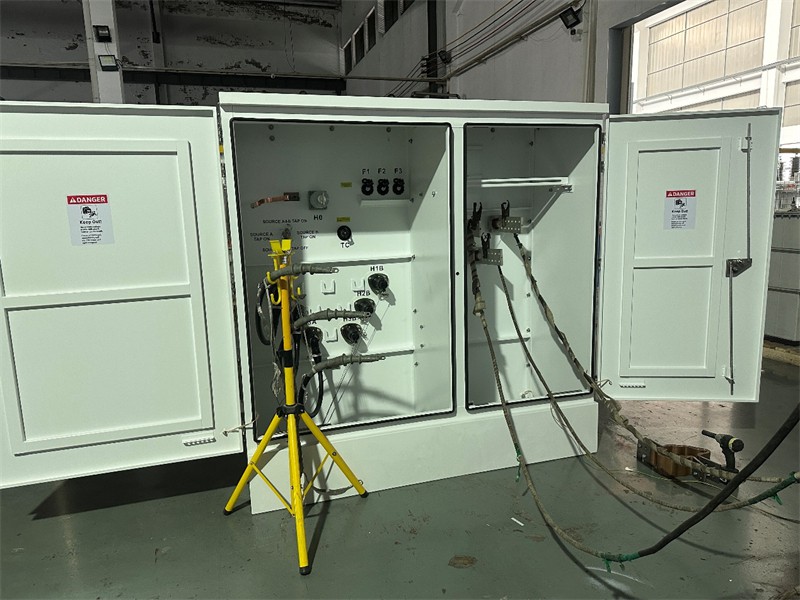

Ujian pengubah yang dipasang pada pad, mematuhi piawaian siri IEEE C57, termasuk pemeriksaan elektrik dan mekanikal rutin seperti rintangan belitan, nisbah voltan, hubungan fasa, tiada-kehilangan beban/beban, rintangan penebat (voltan terpakai/aruh), rintangan penebat dan ujian kebocoran tekanan, serta pengesahan prestasi pilihan, semuanya untuk mengesahkan kebolehpercayaan elektrik, keterpaduan operasi, untuk kebolehpercayaan struktur, dalam pengelasan. pengagihan kuasa yang stabil.

04 Pembungkusan dan Penghantaran

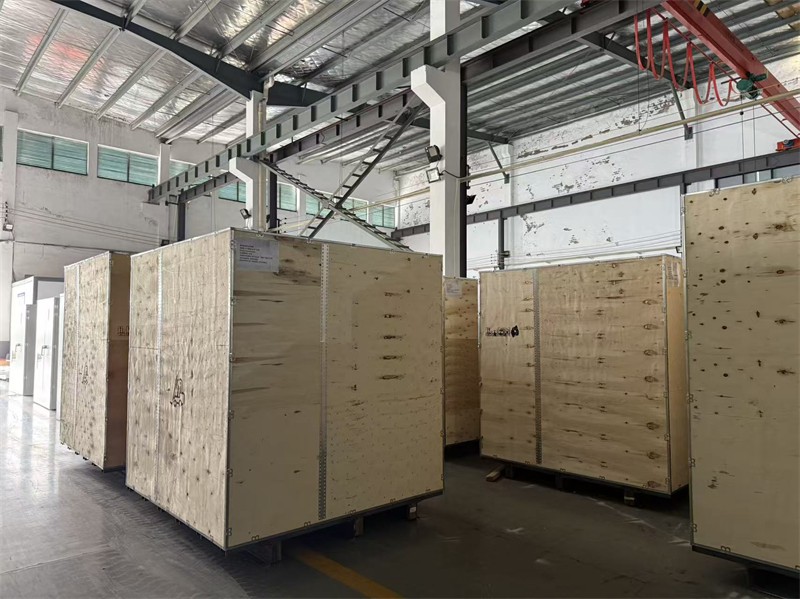

mengemas

penghantaran

05 Tapak dan Ringkasan

Kami memahami bahawa setiap projek mempunyai keperluan kuasa yang unik, dan pasukan kami komited untuk menyediakan penyelesaian yang disesuaikan yang sejajar dengan matlamat khusus anda. Daripada konfigurasi voltan tersuai kepada pematuhan piawaian industri global, SCOTECH berdiri di belakang setiap unit dengan ujian yang ketat, sokongan teknikal pakar dan dedikasi terhadap-ketahanan jangka panjang. Pilih transformer yang dipasang pada pad SCOTECH untuk penyelesaian kuasa yang bukan sahaja memenuhi keperluan anda, tetapi menjangkakannya. Mari memajukan projek anda-hubungi pasukan jualan kami hari ini untuk membincangkan keperluan anda dan mengambil langkah pertama ke arah masa depan tenaga yang lebih cekap dan berdaya tahan.

SCOTECH – Memperkasakan Kemajuan.
