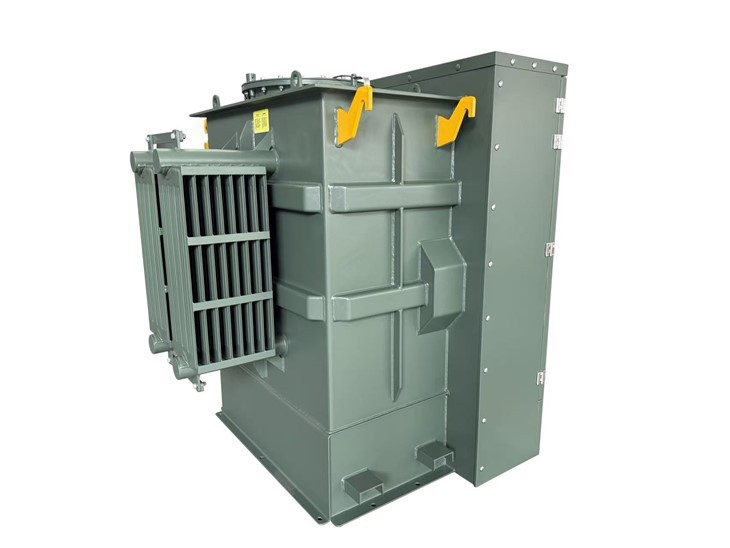

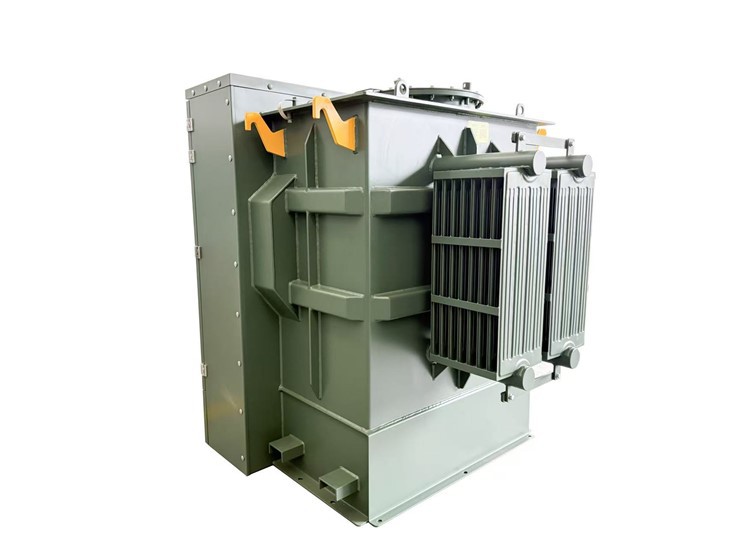

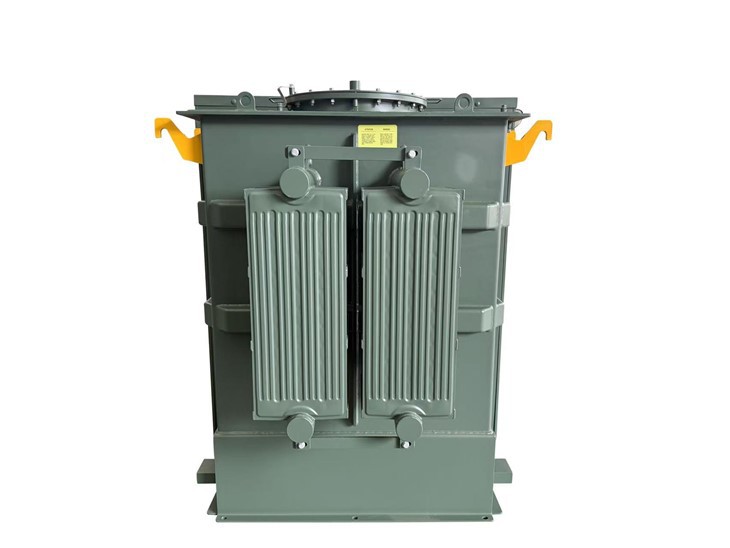

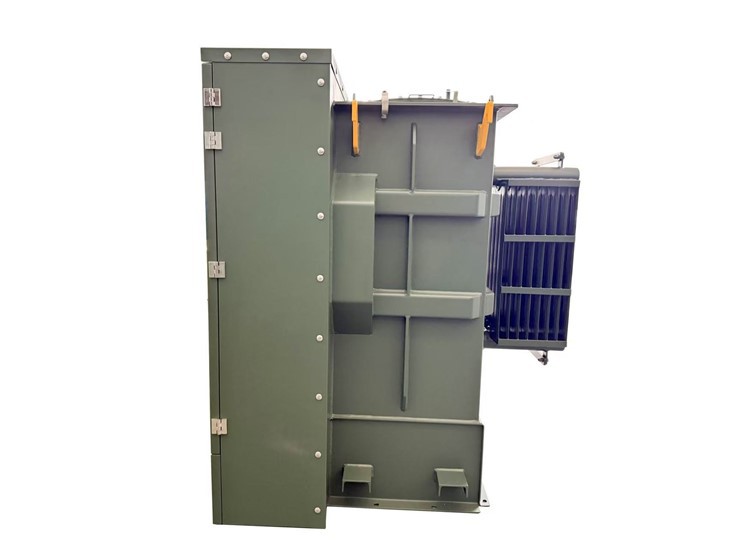

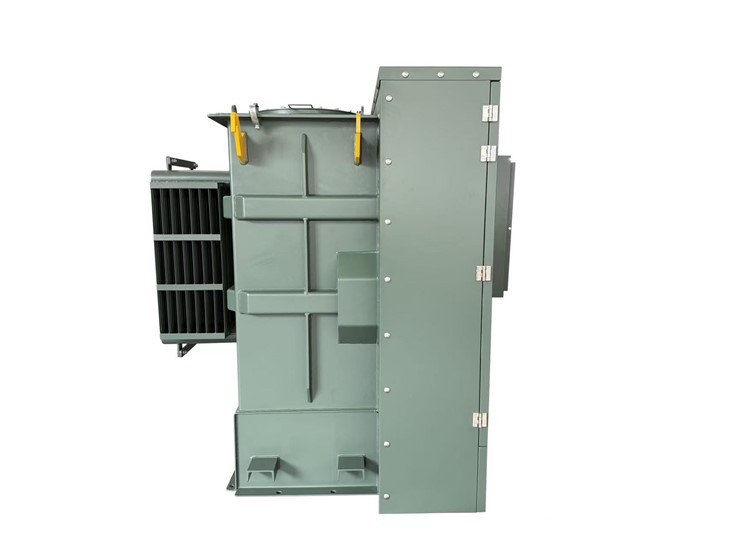

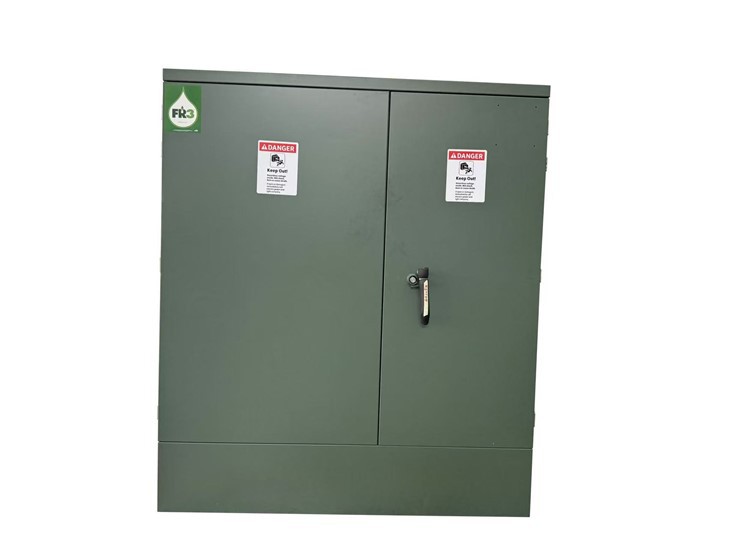

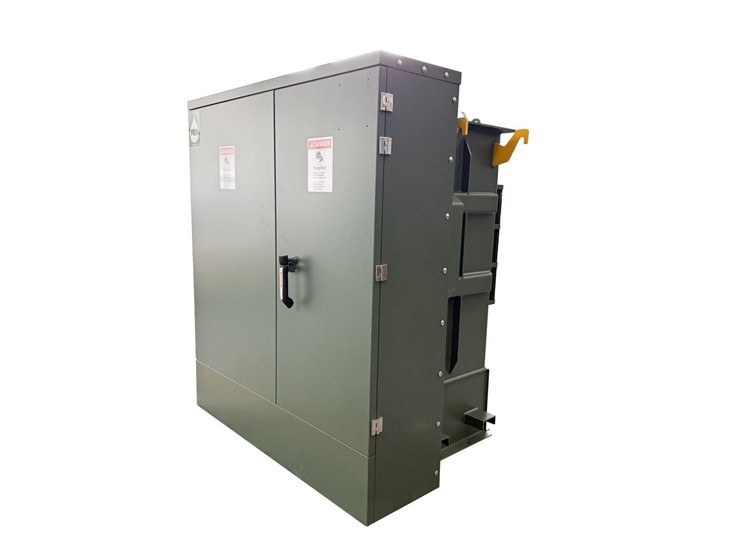

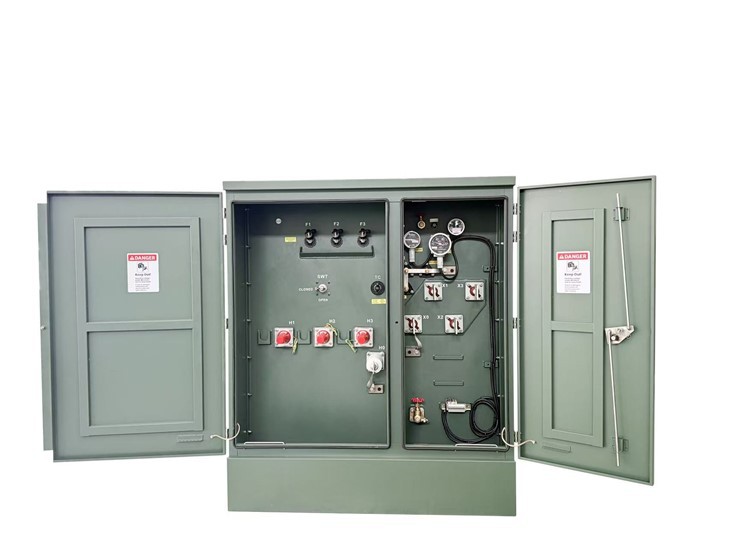

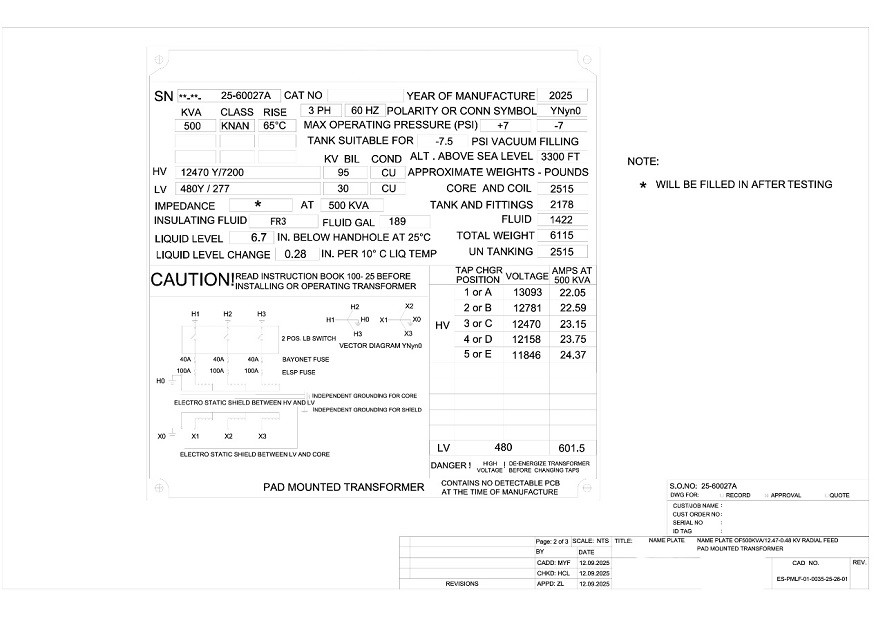

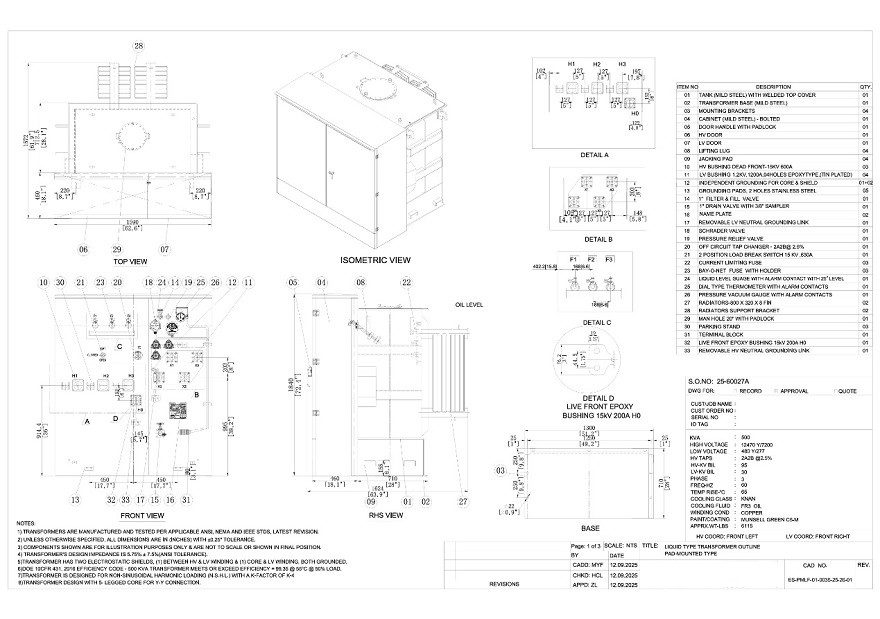

Pad Pelekap Transformer 500 KVA-12.47/0.48 KV|Amerika Syarikat 2025

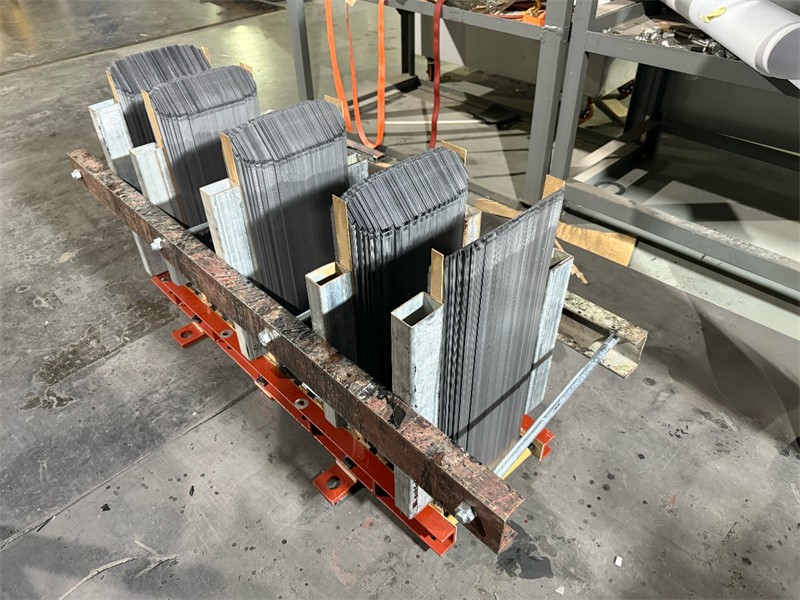

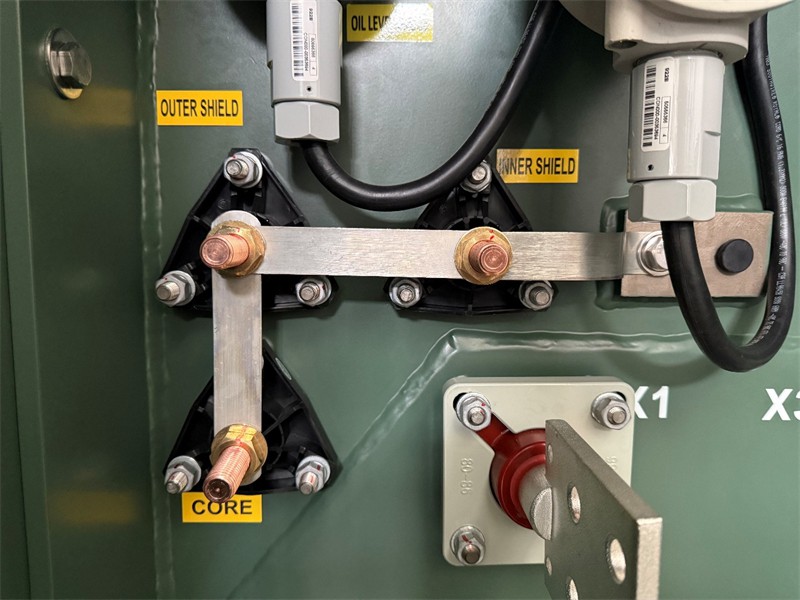

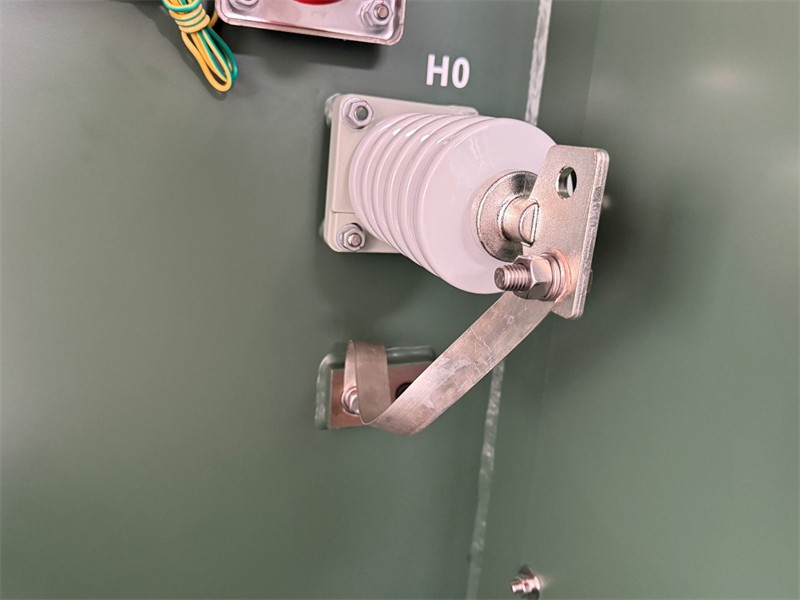

Teras pad pelekap pengubah dibina daripada pelapis keluli elektrik yang kehilangan-gred tinggi-rendah, disusun dengan tepat dan diapit dengan selamat untuk membentuk litar magnet tiga-fasa, lima-anggota yang teguh. Secara kritis, perisai tanah elektrostatik-biasanya kerajang kuprum-diletak secara bersepadu antara teras dan belitan voltan-rendah. Perisai ini diikat dengan selamat pada terminal tanah pengubah, mewujudkan laluan yang ditetapkan ke bumi. Fungsi utamanya ialah mengalihkan secara kapasitif voltan sementara frekuensi tinggi dan bunyi mod biasa-dari belitan, dengan itu melindungi penebat, meminimumkan tegasan elektrik dan dengan ketara mengurangkan perambatan gangguan elektromagnet ke dalam sistem pengedaran sekunder.

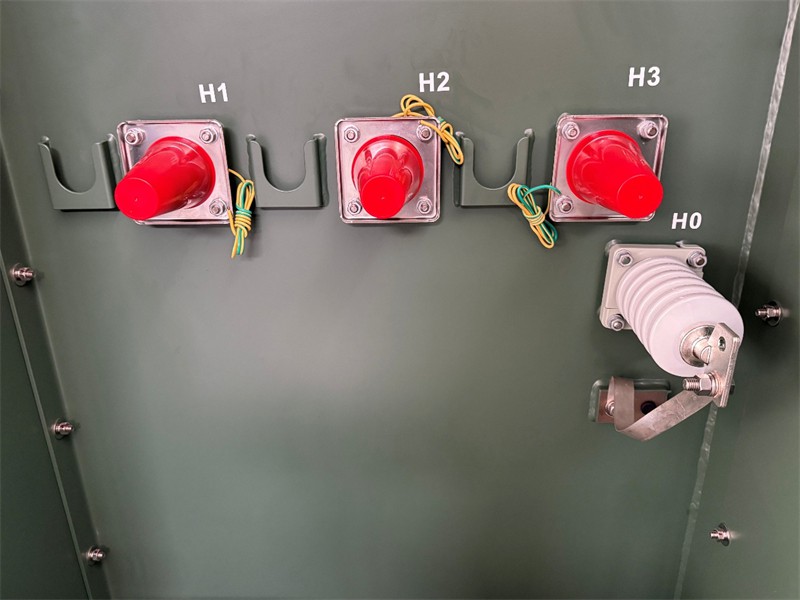

Pad pelekap pengubah dalam konfigurasi suapan jejarian terminal berfungsi sebagai titik pengedaran akhir dalam rangkaian kuasa jejarian, menerima kuasa daripada satu sumber huluan. Terminal utamanya bersambung terus ke penyuap pusat, menurunkan voltan untuk beban hiliran melalui output sekunder. Sebagai elemen terminal, ia mewarisi kebergantungan-titik tunggal sistem jejari: kerosakan hulu atau gangguan akan mengganggu kuasa kepada pengubah dan semua beban yang disambungkan sehingga isu itu diselesaikan. Reka bentuknya yang padat, dilekapkan-dibumikan memastikan pengagihan kuasa yang boleh dipercayai dan boleh diakses untuk-aplikasi pengguna akhir.

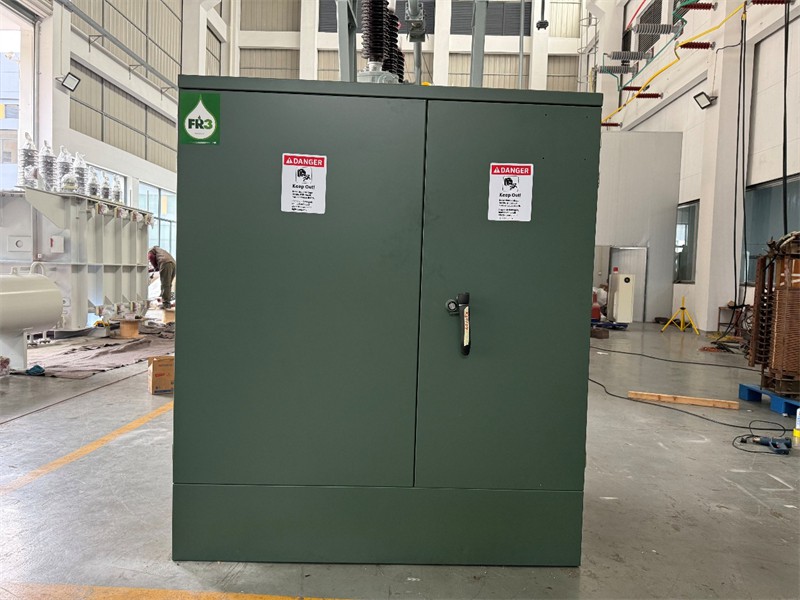

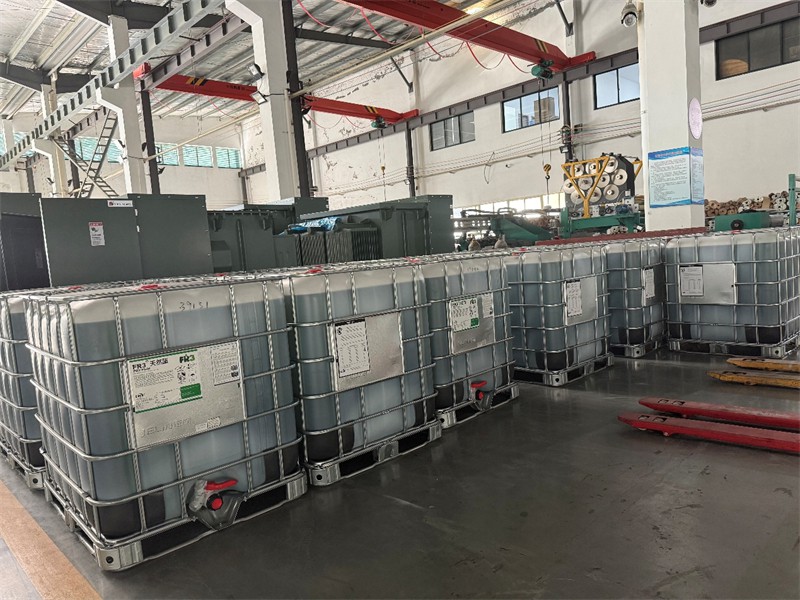

Pengubah yang dipasang-pad diisi dengan cecair dielektrik FR3®, minyak ester asli-tahan api premium yang diperoleh daripada minyak sayuran. Ia dikelaskan sebagai cecair "Kurang Mudah Terbakar" (setiap ASTM D6871) dengan titik api yang tinggi melebihi 360 darjah , meningkatkan keselamatan dengan ketara di kawasan berpenduduk atau sensitif alam sekitar. Di luar keselamatan kebakarannya yang unggul, FR3® memberikan faedah alam sekitar yang luar biasa kerana ia mudah terbiodegradasi, tidak-toksik dan mempunyai jejak karbon yang rendah. Dari perspektif prestasi, toleransi lembapan yang sangat baik dan kestabilan haba yang tinggi memanjangkan hayat penebat selulosa, dengan itu meningkatkan keupayaan beban lampau pengubah, melambatkan penuaan dan menyumbang kepada hayat perkhidmatan yang lebih lama dengan -keperluan penyelenggaraan jangka panjang yang dikurangkan.

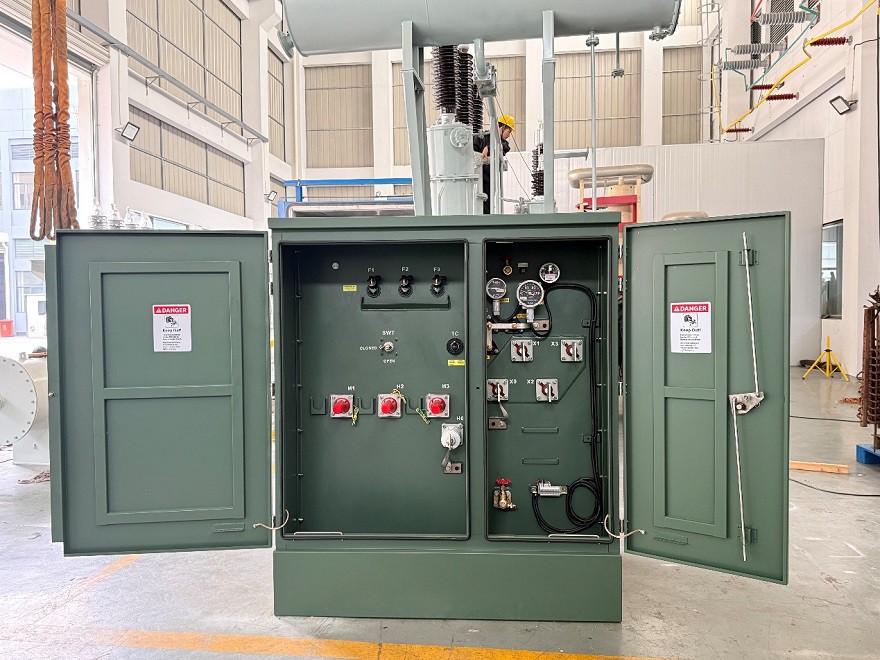

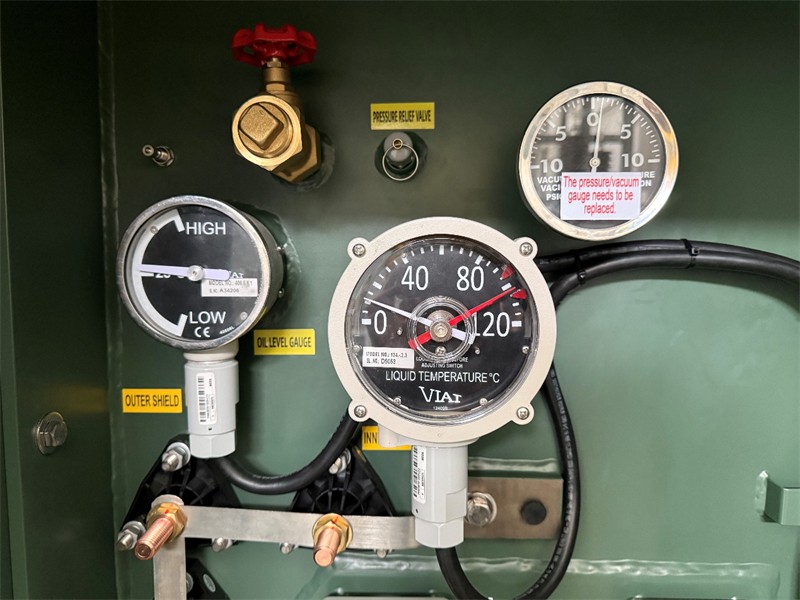

Transformer-yang dipasang pad dilengkapi dengan set tolok dan penunjuk yang komprehensif untuk pemantauan dan perlindungan operasi berterusan. Tolok aras cecair memberikan petunjuk visual yang jelas tentang isipadu cecair dielektrik untuk pemeriksaan penyelenggaraan. Tolok suhu minyak jenis dail (WTI) memantau-suhu minyak atas kritikal untuk menilai beban terma. Tekanan sistem dipantau oleh vakum kompaun/tolok tekanan, yang menunjukkan kedua-dua keadaan tekanan dalaman sub-atmosfera dan positif. Yang penting, tolok tekanan ini dipasang dengan sesentuh elektrik yang boleh laras secara tertutup rapat. Kenalan ini boleh dikonfigurasikan untuk mengaktifkan penggera jauh atau memulakan jujukan kawalan apabila pengesanan pratetap -tekanan tinggi atau keadaan vakum tinggi-, menukar penunjuk ringkas kepada komponen aktif sistem perlindungan pengubah. Bersama-sama, instrumen ini menyediakan pengendali data masa sebenar{12}}yang penting dan makluman keselamatan proaktif.

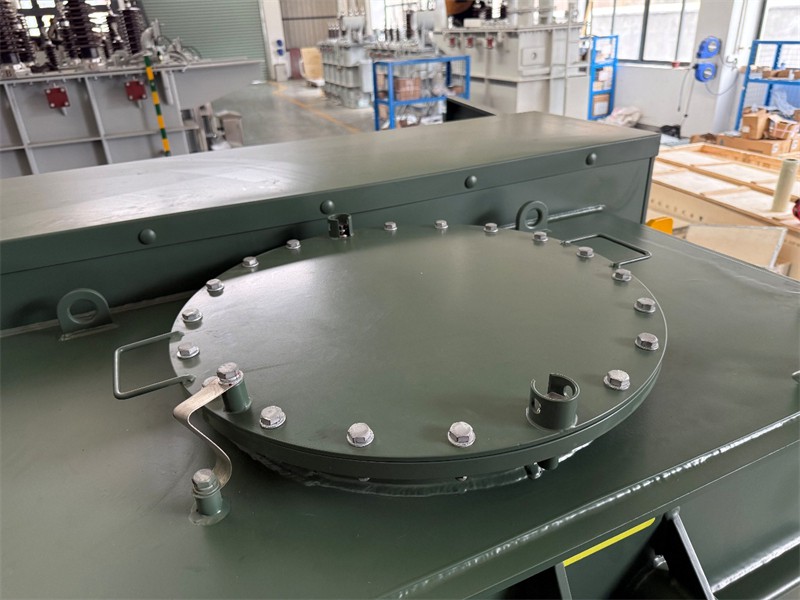

Transformer dilengkapi dengan lubang 20-inci yang diikat dengan kunci. Pembukaan akses ini, dimeterai dengan gasket tahan lama, menyediakan kakitangan yang diberi kuasa dengan pintu masuk yang selamat dan selamat untuk pemeriksaan dalaman, penyelenggaraan dan ujian. Gembok berfungsi sebagai ciri keselamatan dan keselamatan yang kritikal, menghalang akses tanpa kebenaran kepada komponen hidup dan memastikan integriti kepungan yang dimeterai dan diisi minyak.

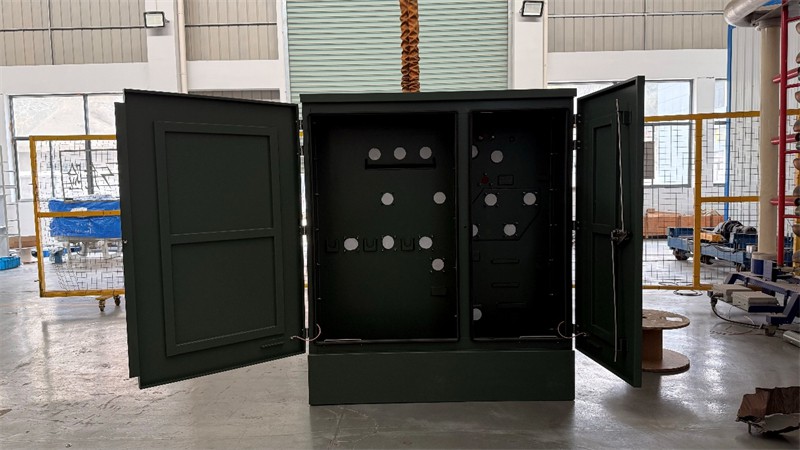

Ujian tangki pengubah yang dipasang pada pad-merangkumi penilaian kritikal untuk memastikan integriti struktur, prestasi pengedap dan keserasian dengan minyak penebat, sejajar dengan piawaian seperti ANSI C57.12.28, ANSI C57.12.00 dan GB 50148-2010. Ujian ini termasuk ujian tekanan di mana tangki mesti menahan sekurang-kurangnya 15 psig tanpa kebocoran minyak atau pengusiran komponen, dan bertahan 7 psi tanpa herotan kekal; ujian ubah bentuk vakum yang melibatkan penggunaan vakum -67 kPa, mengukur ubah bentuk pada 10 titik utama (cth, dinding tangki, penutup, tetulang) sebelum dan selepas pelepasan vakum untuk memeriksa ubah bentuk kekal minimum (biasanya 0.01–0.03 mm); dan ujian kebocoran-sama ada dengan menekan ruang kepala tangki (selepas mengeluarkan injap pelega tekanan) atau memantau perubahan tekanan, kerana ketiadaan tekanan positif/negatif yang berterusan mungkin menunjukkan kebocoran gasket atau jahitan. Selain itu, minyak penebat dalam tangki menjalani ujian untuk kekuatan dielektrik, kandungan lembapan dan analisis gas terlarut (setiap ASTM D3487) untuk memastikan ia menyokong penebat elektrik dan kestabilan tangki, dengan pemeriksaan pasca ujian mengesahkan tiada kerosakan tangki, pengedap utuh dan pematuhan had ubah bentuk untuk mengesahkan operasi luar yang selamat.
